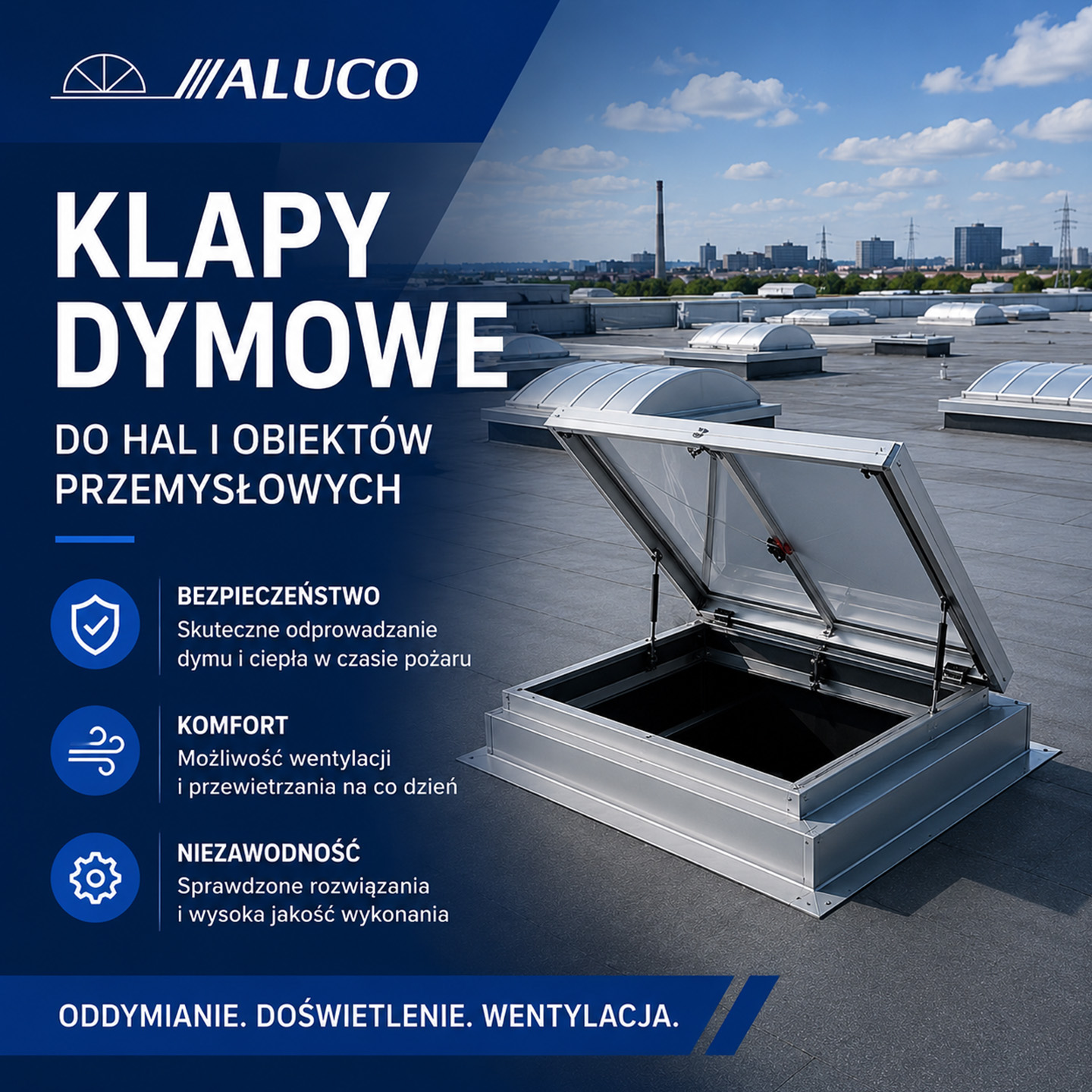

Klapy dymowe do hal i obiektów przemysłowych
Klapy dymowe są jednym z najważniejszych elementów grawitacyjnego systemu oddymiania budynku. W przypadku pożaru umożliwiają odprowadzanie na zewnątrz dymu, gorących gazów i nadmiaru ciepła, poprawiając warunki ewakuacji oraz prowadzenia akcji ratowniczej.
ALUCO produkuje i dostarcza klapy oddymiające przeznaczone do hal produkcyjnych, magazynów, centrów logistycznych, obiektów handlowych i budynków użyteczności publicznej. Oferujemy klapy punktowe montowane bezpośrednio na dachu, urządzenia integrowane z pasmami świetlnymi oraz klapy żaluzjowe wykorzystywane również do napowietrzania.
Pomagamy dobrać rozwiązanie do konstrukcji dachu, wymaganej powierzchni czynnej, sposobu sterowania oraz założeń projektu przeciwpożarowego.

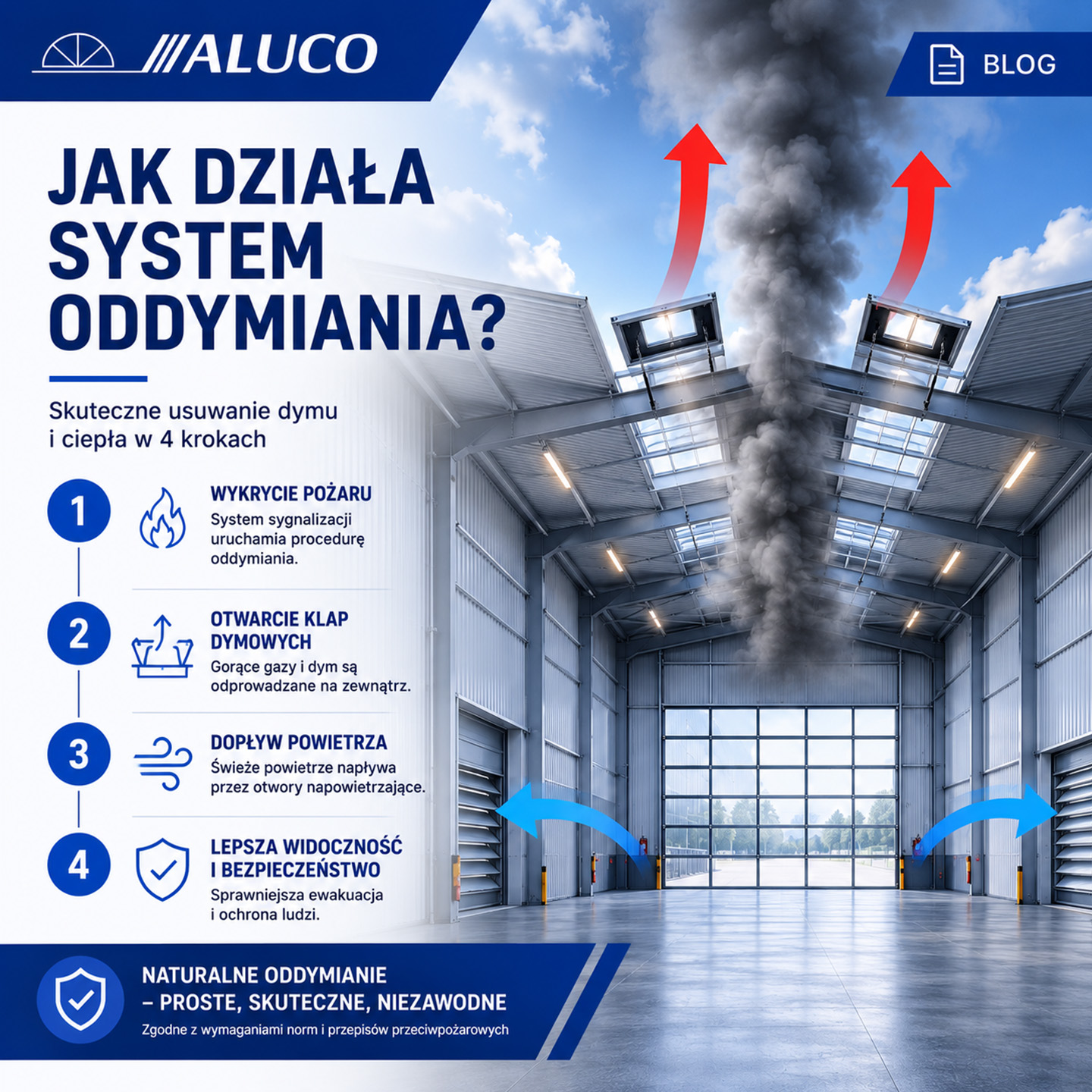

Jak działają klapy dymowe?
Podczas pożaru ogrzany dym i gazy unoszą się w kierunku dachu. Po uruchomieniu systemu skrzydła klap otwierają się, tworząc otwory, przez które zanieczyszczenia mogą zostać odprowadzone na zewnątrz.
Ograniczenie zadymienia górnej części obiektu pomaga dłużej utrzymać lepszą widoczność w strefie ewakuacji. Odprowadzanie ciepła zmniejsza również oddziaływanie wysokiej temperatury na konstrukcję budynku i pozostałe elementy wyposażenia.
Klapy mogą być uruchamiane automatycznie lub ręcznie, między innymi przez:
- centralę oddymiania,
- system sygnalizacji pożaru,
- czujki dymu,
- element termiczny,
- przycisk oddymiania,
- mechanizm pneumatyczny lub elektryczny.
Dokładny sposób działania zależy od konfiguracji całego systemu i scenariusza pożarowego przyjętego dla danego budynku.
Dlaczego prawidłowe oddymianie jest tak ważne?
W czasie pożaru poważnym zagrożeniem są nie tylko płomienie, lecz także dym, toksyczne produkty spalania, wysoka temperatura i ograniczona widoczność.
Odpowiednio zaprojektowany system oddymiania może:
- ułatwić ewakuację osób przebywających w obiekcie,
- poprawić widoczność na drogach ewakuacyjnych,
- ułatwić służbom ratowniczym lokalizację źródła pożaru,
- odprowadzać część energii cieplnej poza budynek,
- ograniczać przemieszczanie się dymu do sąsiednich stref,
- wspierać ochronę konstrukcji i wyposażenia obiektu.
Skuteczność instalacji nie zależy jednak wyłącznie od liczby zamontowanych urządzeń. Znaczenie mają także ich rozmieszczenie, powierzchnia czynna, podział na strefy dymowe, geometria hali oraz możliwość doprowadzenia powietrza kompensacyjnego.

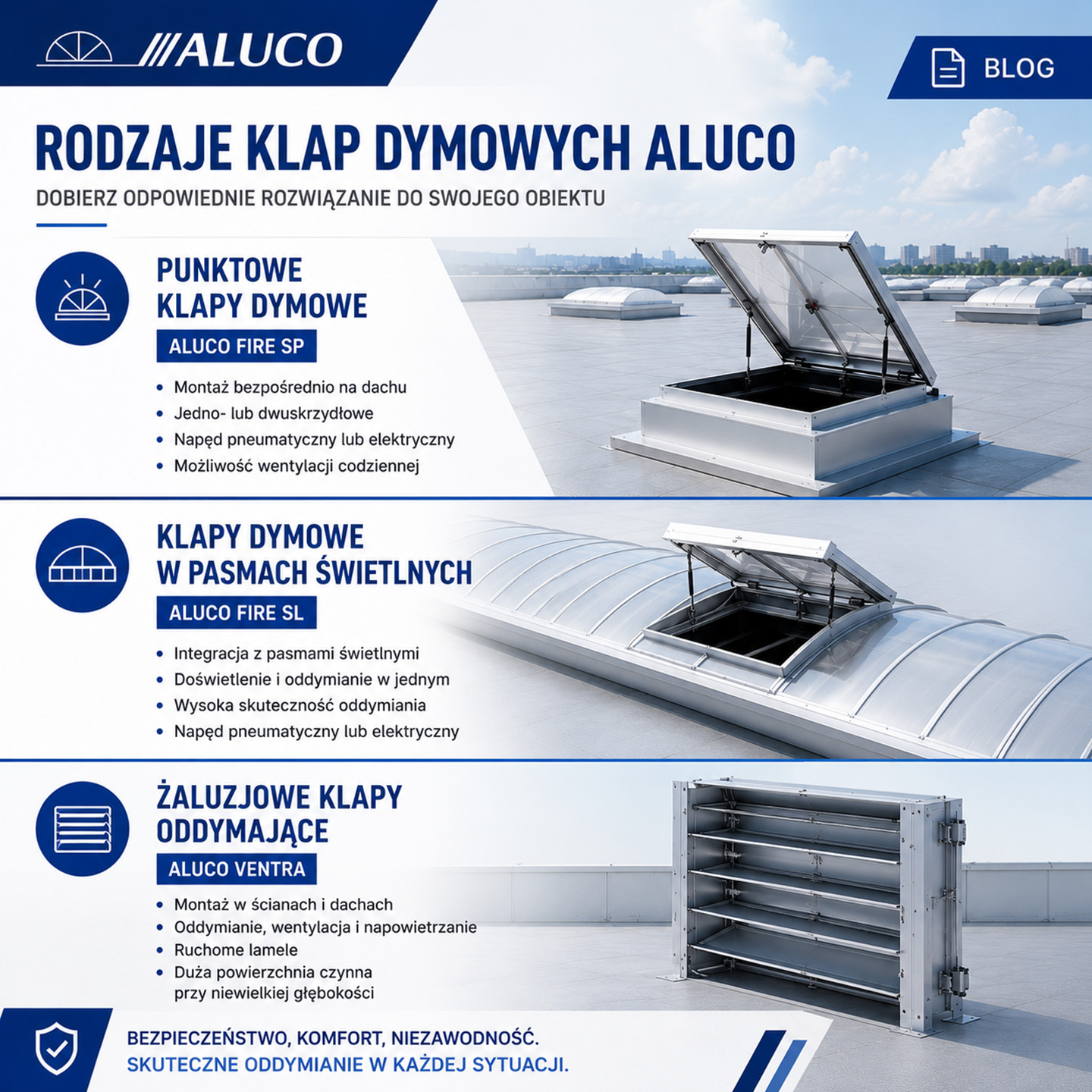

Rodzaje klap dymowych ALUCO
Dobór rodzaju klapy zależy od konstrukcji budynku, typu dachu, obecności świetlików oraz wymaganych parametrów systemu oddymiania.
Punktowe klapy dymowe ALUCO FIRE SP
Punktowe klapy oddymiające są montowane bezpośrednio na dachu w miejscach określonych w projekcie. Takie rozwiązanie umożliwia rozmieszczenie urządzeń w poszczególnych strefach dymowych i dopasowanie ich układu do geometrii obiektu.
Klapy punktowe sprawdzają się przede wszystkim w:
- halach produkcyjnych,
- magazynach,
- centrach logistycznych,
- obiektach handlowych,
- budynkach bez pasm świetlnych,
- modernizowanych obiektach przemysłowych.
ALUCO FIRE SP może występować w wersji jedno- lub dwuskrzydłowej. W zależności od projektu możliwe jest zastosowanie mechanizmu pneumatycznego albo elektrycznego. Wybrane konfiguracje mogą być wykorzystywane również do codziennego przewietrzania budynku.
Klapy dymowe w pasmach świetlnych ALUCO FIRE SL
W halach wyposażonych w łukowe pasma świetlne urządzenia oddymiające mogą zostać zintegrowane bezpośrednio z ich konstrukcją.
Takie rozwiązanie pozwala połączyć:
- oddymianie i odprowadzanie ciepła,
- naturalne doświetlenie wnętrza,
- możliwość wentylacji codziennej.
Klapy ALUCO FIRE SL są przeznaczone do montażu w pasmach świetlnych, w tym w systemie ALUCO SKYLIGHT. Dostępne są warianty jedno- i dwuskrzydłowe oraz sterowanie pneumatyczne lub elektryczne.
W zależności od wariantu system może osiągać współczynnik aerodynamiczny do 0,75, klasyfikację obciążenia śniegiem SL 2000, odporność na działanie wiatru WL 1500, klasę temperaturową T(–15) i odporność na wysoką temperaturę B 300. Dla klap z elektryczną funkcją wentylacji producent podaje niezawodność na poziomie 10 000 cykli. Parametry należy każdorazowo potwierdzić dla konkretnego wymiaru i konfiguracji urządzenia.
Żaluzjowe klapy oddymiające ALUCO VENTRA
ALUCO VENTRA to system klap żaluzjowych, który może być wykorzystywany do oddymiania, wentylacji oraz napowietrzania obiektów przemysłowych i użytkowych.
Klapy żaluzjowe mogą być montowane między innymi:
- w ścianach zewnętrznych,
- w świetlikach pionowych,
- w dachach szedowych,
- jako elementy napowietrzające system oddymiania.
Ruchome lamele umożliwiają uzyskanie dużej powierzchni przepływu przy stosunkowo niewielkiej głębokości całego urządzenia. Rozwiązanie można zastosować zarówno jako element odprowadzający dym, jak i doprowadzający powietrze potrzebne do prawidłowej pracy systemu.
Najważniejsze parametry klap oddymiających
Klapy dymowej nie należy dobierać wyłącznie na podstawie wymiaru otworu dachowego. Dwa urządzenia o podobnej szerokości i długości mogą mieć inną skuteczność odprowadzania dymu.
Czynna powierzchnia aerodynamiczna
Jednym z najważniejszych parametrów jest czynna powierzchnia aerodynamiczna oznaczana jako Aa. Określa ona rzeczywistą zdolność urządzenia do odprowadzania dymu i gorących gazów.
Jej wartość zależy między innymi od geometrycznej powierzchni otworu oraz współczynnika aerodynamicznego klapy.
W projekcie należy więc uwzględnić nie tylko rozmiar urządzenia, ale również wartość Aa potwierdzoną dla konkretnego modelu.
Obciążenie śniegiem
Klapa musi otworzyć się również wtedy, gdy na jej skrzydle lub w jego sąsiedztwie zalega śnieg. Wymagana klasa obciążenia powinna odpowiadać lokalizacji budynku, konstrukcji dachu i założeniom projektowym.
Odporność na działanie wiatru
Na dachach dużych hal mogą występować znaczne obciążenia powodowane przez wiatr. Konstrukcja klapy, jej podstawa oraz sposób mocowania muszą być odpowiednio dopasowane do warunków panujących na danym obiekcie.
Niezawodność działania
Urządzenie przeciwpożarowe musi prawidłowo otworzyć się w sytuacji zagrożenia. Jeżeli klapa jest wykorzystywana również do codziennej wentylacji, znaczenie ma liczba potwierdzonych cykli otwierania i zamykania.
Izolacyjność cieplna
W ogrzewanych halach warto uwzględnić również konstrukcję podstawy, rodzaj wypełnienia i ograniczenie mostków cieplnych. Nieprawidłowo dobrane urządzenia mogą zwiększać straty energii i ryzyko kondensacji pary wodnej.
Klapy dymowe z funkcją wentylacji codziennej
Wybrane urządzenia mogą łączyć funkcję przeciwpożarową z naturalną wentylacją hali.
Podczas normalnej pracy klapy są częściowo otwierane w celu odprowadzenia nadmiaru ciepła i zużytego powietrza. W przypadku pożaru system przechodzi w tryb alarmowy, a urządzenia otwierają się do pozycji określonej w projekcie.
Takie rozwiązanie może poprawić warunki pracy w obiekcie, szczególnie w halach produkcyjnych, w których występują znaczne zyski ciepła.
Funkcja wentylacyjna nie może jednak wpływać na podstawowe działanie przeciwpożarowe. Sposób sterowania, zasilania i priorytety pracy muszą zostać prawidłowo zaprojektowane.
Jak dobrać klapy dymowe do hali?
Dobór urządzeń powinien rozpocząć się od analizy projektu, a nie od wyboru standardowego wymiaru z katalogu.
Pod uwagę należy wziąć:
- przeznaczenie i powierzchnię obiektu,
- wysokość hali,
- konstrukcję oraz nachylenie dachu,
- podział na strefy dymowe,
- wymaganą powierzchnię aerodynamiczną,
- rodzaj i rozmieszczenie pasm świetlnych,
- lokalne obciążenie śniegiem i wiatrem,
- sposób napowietrzania,
- rodzaj napędu i sterowania,
- możliwość wykorzystania klap do wentylacji.
W obiektach z pasmami świetlnymi naturalnym rozwiązaniem mogą być klapy ALUCO FIRE SL. Na dachach bez świetlików częściej stosuje się klapy punktowe ALUCO FIRE SP. Klapy żaluzjowe mogą natomiast odpowiadać za oddymianie, wentylację lub napowietrzanie.

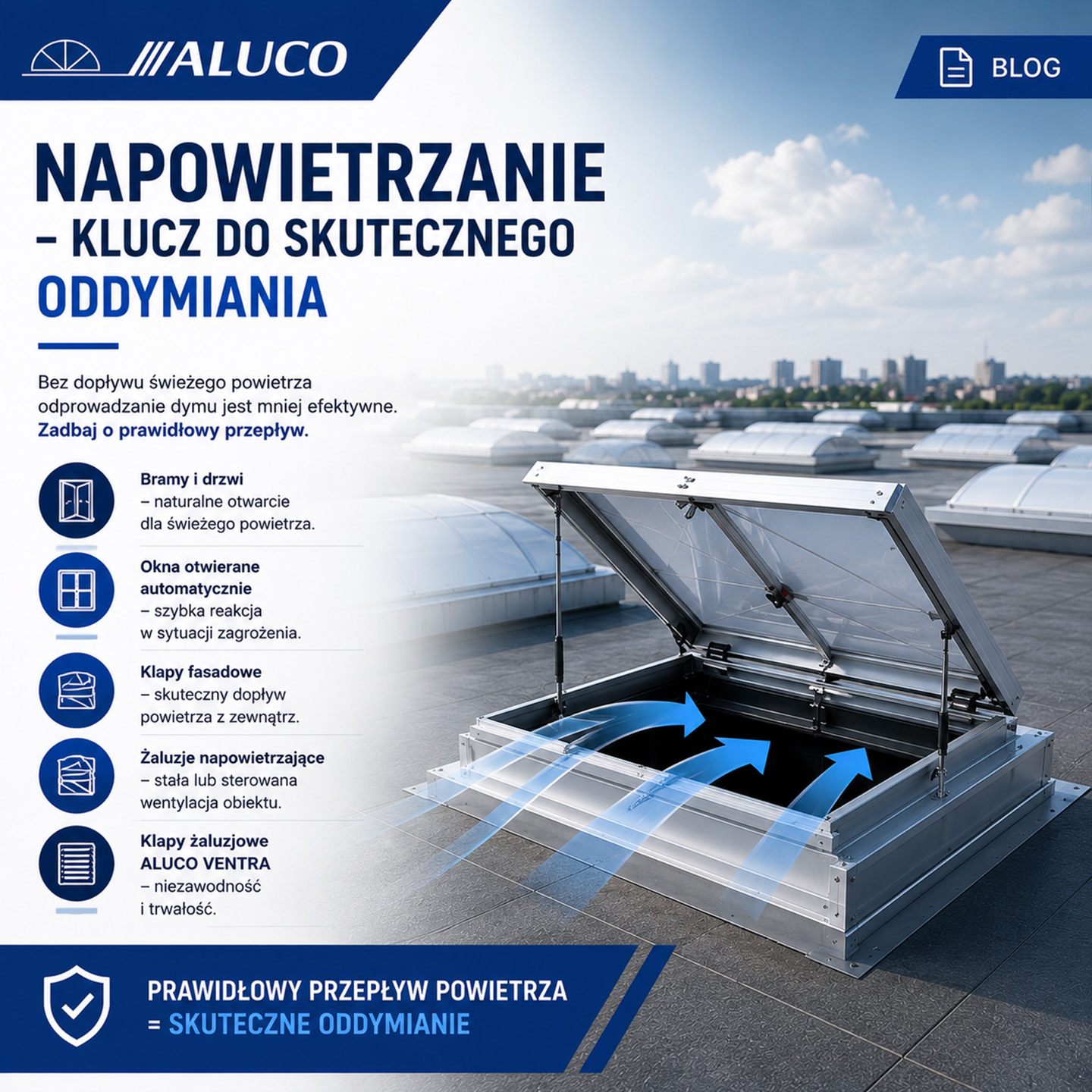

Napowietrzanie – niezbędny element systemu
Odprowadzanie dymu przez dach wymaga jednoczesnego doprowadzenia do budynku odpowiedniej ilości powietrza z zewnątrz.
Bez napowietrzania przepływ przez otwarte klapy może być ograniczony, a skuteczność całej instalacji niższa od założonej.
Powietrze kompensacyjne może być doprowadzane przez:
- bramy i drzwi,
- automatycznie otwierane okna,
- klapy fasadowe,
- żaluzje napowietrzające,
- urządzenia ALUCO VENTRA.
Otwory napowietrzające są zazwyczaj rozmieszczane w dolnej części budynku, natomiast klapy odprowadzające dym znajdują się w jego najwyższej strefie. Dokładny układ powinien wynikać z projektu systemu oddymiania.
Gdzie stosuje się klapy dymowe?
Systemy oddymiania ALUCO są przeznaczone przede wszystkim do obiektów o dużej powierzchni i kubaturze.
Hale produkcyjne i przemysłowe
Klapy dachowe odprowadzają dym i ciepło znad stref produkcyjnych. W zależności od konstrukcji obiektu mogą być montowane punktowo albo w pasmach świetlnych.
Magazyny i centra logistyczne
W obiektach wysokiego składowania szczególne znaczenie ma podział na strefy dymowe, rozmieszczenie urządzeń oraz skoordynowanie ich pracy z systemem napowietrzania.
Obiekty handlowe
System musi uwzględniać dużą liczbę użytkowników, układ dróg ewakuacyjnych oraz współpracę z automatyką pożarową budynku.
Hale sportowe i obiekty użytkowe
Integracja klap z pasmami świetlnymi pozwala połączyć bezpieczeństwo pożarowe z naturalnym doświetleniem i możliwością przewietrzania dużej przestrzeni.
Dlaczego klapy dymowe od ALUCO?
Kompleksowe rozwiązania dachowe
ALUCO łączy produkcję klap oddymiających, świetlików dachowych, pasm świetlnych oraz elementów napowietrzających. Pozwala to dobrać rozwiązania, które są ze sobą spójne konstrukcyjnie.
Różne warianty urządzeń
Oferta obejmuje klapy punktowe, urządzenia montowane w pasmach świetlnych oraz modele żaluzjowe.
Konstrukcje aluminiowe
Systemy ALUCO FIRE wykonywane są z wysokiej jakości profili aluminiowych, które zapewniają niewielką masę oraz odporność na warunki atmosferyczne.
Wsparcie techniczne
Pomagamy przeanalizować projekt, dobrać rodzaj klapy, jej parametry, sposób sterowania oraz rozwiązanie napowietrzania.
Doświadczenie w obiektach przemysłowych
Systemy ALUCO są stosowane w halach produkcyjnych, magazynach i innych obiektach wielkopowierzchniowych. Przykładem jest realizacja w hali przetwarzania odpadów we Włoszczowie, gdzie wykonano system z 16 klapami zintegrowanymi z pasmami świetlnymi.
FAQ – Najczęściej zadawane pytania odnośnie klap oddymiających
Czym różnią się klapy dymowe od klap oddymiających?
Oba określenia są powszechnie używane zamiennie. Odnoszą się do urządzeń służących do naturalnego odprowadzania dymu i ciepła z budynku.
Czy klapy dymowe mogą służyć do wentylacji?
Tak. Wybrane konfiguracje z odpowiednim napędem i sterowaniem mogą być wykorzystywane do codziennego przewietrzania hali. Funkcja wentylacyjna nie może jednak ograniczać działania przeciwpożarowego.
Czy każda klapa dachowa może odprowadzać dym?
Nie. Klapa stosowana jako element systemu przeciwpożarowego musi mieć parametry i dokumentację odpowiednie dla naturalnych urządzeń do odprowadzania dymu i ciepła.
Jak obliczyć liczbę klap dymowych?
Liczba urządzeń wynika przede wszystkim z wymaganej czynnej powierzchni aerodynamicznej, parametrów wybranego modelu, stref dymowych oraz geometrii obiektu. Nie określa się jej wyłącznie na podstawie powierzchni dachu.
Klapa punktowa czy klapa w paśmie świetlnym?
Klapy punktowe są dobrym rozwiązaniem na dachach bez świetlików lub tam, gdzie wymagane jest indywidualne rozmieszczenie urządzeń. Klapy w pasmach pozwalają połączyć oddymianie z naturalnym doświetleniem hali.
Czy system oddymiania wymaga napowietrzania?
Tak. Dopływ powietrza zewnętrznego umożliwia prawidłowy przepływ dymu w stronę otwartych klap. Sposób napowietrzania musi być uwzględniony w projekcie całej instalacji.
Ile kosztują klapy dymowe?
Koszt zależy od wymiarów, wymaganych parametrów, rodzaju podstawy, wypełnienia, napędu, sterowania, funkcji wentylacji oraz zakresu montażu. Dokładna wycena wymaga analizy dokumentacji lub podstawowych danych dotyczących obiektu.
