Świetliki punktowe czy pasma świetlne – które rozwiązanie wybrać?

Karol — Fri, 18 Sep 2026 10:49:24 +0000

Świetliki punktowe czy pasma świetlne – które rozwiązanie wybrać?

Naturalne światło można doprowadzić do wnętrza hali na różne sposoby. Dwa z najczęściej stosowanych rozwiązań to świetliki punktowe oraz pasma świetlne. Oba wykorzystują powierzchnię dachu, ale różnią się sposobem rozprowadzania światła, możliwościami rozmieszczenia i integracji z innymi systemami budynku.

Nie można więc powiedzieć, że jedno rozwiązanie jest zawsze lepsze od drugiego. W dużej hali produkcyjnej dobrze zaprojektowane pasmo świetlne może zapewnić bardzo równomierne doświetlenie dużej powierzchni. Z kolei świetliki punktowe umożliwiają precyzyjne doprowadzenie światła do wybranych stref i dają dużą swobodę rozmieszczenia.

Wybór powinien wynikać przede wszystkim z geometrii obiektu, sposobu użytkowania hali, konstrukcji dachu oraz funkcji, jakie oprócz doświetlenia ma pełnić cały system.

Czym różnią się świetliki punktowe od pasm świetlnych?

Najprościej można powiedzieć, że świetlik punktowy tworzy pojedynczy punkt doświetlenia, natomiast pasmo świetlne tworzy długą, ciągłą powierzchnię przepuszczającą światło.

ALUCO SKYLIGHT SP to punktowe świetliki dachowe o konstrukcji aluminiowej, które mogą mieć kształt kwadratowy lub prostokątny. Producent wskazuje je m.in. do hal produkcyjnych, magazynowych i innych obiektów wielkopowierzchniowych. Ich podstawowym zadaniem jest doprowadzenie światła naturalnego do konkretnego miejsca wewnątrz obiektu.

ALUCO SKYLIGHT SL tworzy natomiast łukowe pasmo świetlne, którego podstawowym zadaniem jest doprowadzenie dużej ilości rozproszonego światła dziennego. System może być dostosowywany pod względem rozpiętości i rodzaju wypełnienia oraz uzupełniany o klapy wentylacyjne i oddymiające.

Cecha	Świetliki punktowe	Pasma świetlne
Sposób doświetlenia	wybrane miejsca i strefy	duża powierzchnia hali
Forma	pojedyncze elementy	ciągłe pasmo
Elastyczność rozmieszczenia	bardzo wysoka	zależna od przebiegu pasma
Duże hale	tak	szczególnie dobre zastosowanie
Wentylacja	możliwa w wersjach otwieranych	możliwa przez klapy w pasmie
Oddymianie	możliwe w odpowiedniej konfiguracji systemu	łatwa integracja z klapami FIRE SL
Modernizacja	często łatwe dopasowanie do wybranych miejsc	zależna od konstrukcji istniejącego dachu
Równomierność doświetlenia	zależna od liczby i rozmieszczenia	bardzo dobra przy właściwym projekcie

Świetliki punktowe – kiedy warto je stosować?

Największą zaletą świetlików punktowych jest swoboda rozmieszczenia.

Jeżeli światło naturalne ma zostać doprowadzone przede wszystkim do określonych części hali, nie zawsze istnieje potrzeba wykonywania długiego pasma świetlnego. Projektant może rozmieścić poszczególne świetliki nad wybranymi strefami roboczymi, ciągami komunikacyjnymi lub częściami magazynu.

ALUCO SKYLIGHT SP wykorzystuje konstrukcję aluminiową oraz wypełnienie z komorowych płyt poliwęglanowych. Podstawy świetlików przygotowane są do zastosowania izolacji termicznej, a system wykonywany jest zgodnie z wymaganiami PN-EN 1873 i posiada oznakowanie CE.

W praktyce świetliki punktowe dobrze sprawdzają się szczególnie tam, gdzie:

potrzebne jest doświetlenie konkretnych stref,
konstrukcja dachu utrudnia wykonanie długiego pasma,
hala ma nieregularną geometrię,
istniejące instalacje ograniczają możliwe miejsca montażu,
modernizowany jest już funkcjonujący obiekt,
projekt wymaga dużej elastyczności rozmieszczenia otworów dachowych.

ALUCO oferuje również wersję SKYLIGHT SP AIR, czyli świetlik punktowy z możliwością otwierania, co pozwala połączyć funkcję doświetlenia z wentylacją.

Pasma świetlne – światło dla dużej powierzchni hali

W dużych halach produkcyjnych i magazynowych często ważniejsze od doświetlenia pojedynczego stanowiska jest równomierne rozprowadzenie światła na dużej powierzchni.

W takim przypadku bardzo dobrze sprawdzają się pasma świetlne.

ALUCO SKYLIGHT SL jest systemem łukowym przeznaczonym m.in. do hal przemysłowych, magazynowych, sportowych oraz centrów handlowych. Według dokumentacji ALUCO pasma mogą mieć rozpiętość od 1500 do 6200 mm, a ich wypełnienie stanowią zestawy płyt z poliwęglanu komorowego.

Długie pasmo przebiegające przez dach pozwala doprowadzić światło do znacznej części wnętrza.

Ma to znaczenie szczególnie w szerokich halach, w których światło wpadające przez okna elewacyjne nie dociera skutecznie do centralnych części budynku.

Które rozwiązanie zapewnia bardziej równomierne światło?

Jeżeli podstawowym celem projektu jest równomierne doświetlenie bardzo dużej powierzchni, naturalną przewagę mają odpowiednio zaprojektowane pasma świetlne.

Światło wprowadzane jest wtedy przez długą powierzchnię dachową, zamiast przez oddzielne punkty.

Nie oznacza to jednak, że świetliki punktowe powodują nierównomierne oświetlenie. Ostateczny efekt zależy przede wszystkim od:

liczby świetlików,
ich powierzchni,
rozmieszczenia,
wysokości hali,
geometrii wnętrza,
przepuszczalności światła przez wypełnienie,
zdolności materiału do rozpraszania światła.

Dlatego w przypadku świetlików punktowych szczególnego znaczenia nabiera prawidłowe rozmieszczenie urządzeń na dachu.

Kilka niewłaściwie umieszczonych świetlików może tworzyć mocno doświetlone miejsca i ciemniejsze obszary pomiędzy nimi. Większa liczba odpowiednio rozłożonych punktów może natomiast zapewnić bardzo dobry efekt.

Rozproszenie światła ma równie duże znaczenie jak jego ilość

Przy projektowaniu świetlików nie warto patrzeć wyłącznie na procent przepuszczalności światła.

W hali produkcyjnej duże znaczenie ma również to, w jaki sposób światło jest rozprowadzane wewnątrz obiektu.

Wypełnienia z poliwęglanu pozwalają uzyskać światło bardziej rozproszone niż w przypadku przezroczystej powierzchni powodującej silne lokalne nasłonecznienie.

W bardziej wymagających obiektach ALUCO oferuje również rozwiązania wykorzystujące aerożel. W realizacji dla Fiat Chrysler Automotive zastosowanie płyt z aerożelem LUMIRA pozwoliło uzyskać mocno rozproszone światło we wnętrzu hali oraz ograniczyć bezpośrednie oddziaływanie energii słonecznej.

To pokazuje, że pytanie:

„punktowe czy pasmowe?”

jest tylko jednym z elementów projektu.

Równie istotne może być pytanie:

„jakiego wypełnienia użyć?”

Świetliki punktowe czy pasma do hali produkcyjnej?

W klasycznej dużej hali produkcyjnej bardzo często korzystnym rozwiązaniem będą pasma świetlne, ponieważ umożliwiają wprowadzanie światła w sposób ciągły na dużej powierzchni.

Przy długich liniach produkcyjnych, otwartej przestrzeni i regularnej konstrukcji dachu pasmo można poprowadzić zgodnie z układem budynku.

Świetliki punktowe mogą natomiast być lepszym rozwiązaniem, gdy hala podzielona jest na wiele niezależnych stref lub gdy konstrukcja dachu nie pozwala na swobodne prowadzenie długich pasm.

Nie powinno się więc wybierać systemu wyłącznie na podstawie rodzaju budynku.

Układ konkretnej hali jest ważniejszy niż jej nazwa.

A co w magazynie i centrum logistycznym?

W magazynie pojawia się dodatkowy element: wysokie regały.

Mogą one wpływać na sposób rozchodzenia się światła wewnątrz obiektu. Dlatego lokalizacja świetlików powinna być analizowana razem z planowanym układem magazynu.

Pasma świetlne mogą zapewniać dobre ogólne doświetlenie przestrzeni, natomiast świetliki punktowe pozwalają doświetlić wybrane ciągi komunikacyjne lub inne konkretne obszary.

W centrum logistycznym trzeba dodatkowo uwzględnić instalacje dachowe, urządzenia wentylacyjne, instalacje fotowoltaiczne oraz system przeciwpożarowy.

Im więcej funkcji ma dach, tym ważniejsza staje się elastyczność projektu.

Wentylacja – oba systemy dają dodatkowe możliwości

Świetlik dachowy nie musi być wyłącznie powierzchnią doświetlającą.

Pasma świetlne ALUCO SKYLIGHT SL mogą zostać wyposażone w klapy ALUCO SKYLIGHT AIR przeznaczone do wentylacji codziennej. Klapy dymowe mogą współpracować z napędami oraz automatyką reagującą np. na temperaturę, deszcz lub wiatr.

W przypadku świetlików punktowych dostępny jest wariant ALUCO SKYLIGHT SP AIR, który również umożliwia otwieranie świetlika i wykorzystanie go do przewietrzania pomieszczenia.

Wybór między rozwiązaniem punktowym a pasmem nie musi więc oznaczać rezygnacji z naturalnej wentylacji.

A co z oddymianiem?

W dużych halach możliwość integracji doświetlenia z systemem oddymiania jest często jednym z ważniejszych argumentów projektowych.

ALUCO oferuje FIRE SL – klapy oddymiające przeznaczone do montażu w pasmach świetlnych. Dzięki temu jedna konstrukcja dachowa może łączyć naturalne doświetlenie z funkcją przeciwpożarową.

Dostępne są również punktowe klapy oddymiające FIRE SP, więc sposób realizacji systemu oddymiania można dopasować do całego układu dachu.

Nie należy jednak dobierać typu świetlika wyłącznie na podstawie możliwości zamontowania klapy dymowej.

Oddymianie powinno być projektowane jako kompletny system uwzględniający m.in. wymaganą powierzchnię czynną, strefy dymowe, rozmieszczenie urządzeń i napowietrzanie.

Czy można połączyć pasma i świetliki punktowe?

Tak — i w części obiektów może to być bardzo racjonalne rozwiązanie.

Nie ma technicznego powodu, aby cały dach dużego obiektu musiał być projektowany wyłącznie w jednym systemie.

Można przykładowo zastosować:

pasma świetlne nad główną częścią hali,

a świetliki punktowe nad wydzielonymi pomieszczeniami lub strefami, które wymagają indywidualnego doświetlenia.

Taki układ daje projektantowi większą swobodę i pozwala dopasować system do faktycznych potrzeb budynku.

Świetliki punktowe czy pasma świetlne – porównanie

Kryterium	Punktowe	Pasma świetlne
Doświetlanie wybranej strefy	★★★	★★
Doświetlanie dużej powierzchni	★★	★★★
Elastyczność rozmieszczenia	★★★	★★
Równomierne światło w dużej hali	★★	★★★
Wentylacja naturalna	tak	tak
Integracja z oddymianiem	możliwa	możliwa
Dopasowanie do nieregularnego dachu	bardzo dobre	zależne od konstrukcji
Hale produkcyjne	tak	tak
Hale magazynowe	tak	tak
Modernizacja	tak	tak, po analizie konstrukcji

Najważniejszy wniosek z tej tabeli jest prosty: nie istnieje zwycięzca tego porównania.

Oba rozwiązania służą do doprowadzania naturalnego światła, ale odpowiadają na nieco inne potrzeby projektowe.

Jak dobrać odpowiednie rozwiązanie?

Przed wyborem systemu warto odpowiedzieć na kilka pytań:

Jak duża jest hala?
Jaką ma wysokość?
Czy wnętrze jest otwarte, czy podzielone na strefy?
Gdzie naturalne światło jest najbardziej potrzebne?
Czy dach pozwala wykonać ciągłe pasma?
Jakie instalacje znajdują się lub będą znajdować się na dachu?
Czy system ma również zapewniać wentylację?
Czy świetliki mają współpracować z systemem oddymiania?
Jakie wymagania dotyczą izolacyjności cieplnej?
Czy jest to nowy budynek, czy modernizacja istniejącego obiektu?

Dopiero na podstawie tych danych warto decydować, czy korzystniejsze będą świetliki punktowe, pasma świetlne czy kombinacja obu rozwiązań.

Świetliki dachowe ALUCO – dobór systemu do obiektu

System ALUCO SKYLIGHT obejmuje zarówno świetliki punktowe SKYLIGHT SP, jak i łukowe pasma świetlne SKYLIGHT SL, rozwiązania termoizolowane oraz elementy umożliwiające integrację doświetlenia z wentylacją i oddymianiem.

Dzięki temu wybór nie musi sprowadzać się do dopasowania budynku do jednego gotowego produktu.

Punktem wyjścia powinny być wymagania konkretnej inwestycji, a następnie dobór geometrii, powierzchni, rozmieszczenia i wyposażenia świetlików.

Planujesz doświetlenie hali produkcyjnej lub magazynowej? Skontaktuj się z ALUCO. Na podstawie dokumentacji obiektu pomożemy dobrać odpowiednią konfigurację systemu świetlików dachowych.

[contact-form-7]

FAQ – świetliki punktowe i pasma świetlne

Co jest lepsze – świetliki punktowe czy pasma świetlne?

Nie ma jednego rozwiązania odpowiedniego dla każdego budynku. Pasma dobrze sprawdzają się przy równomiernym doświetlaniu dużych powierzchni, natomiast świetliki punktowe zapewniają większą swobodę rozmieszczenia i pozwalają kierować światło do określonych stref.

Czy świetliki punktowe nadają się do dużej hali?

Tak. ALUCO wskazuje hale produkcyjne, magazynowe i obiekty wielkopowierzchniowe jako typowe zastosowania systemu SKYLIGHT SP. Kluczowe jest prawidłowe dobranie liczby i rozmieszczenia świetlików.

Czy pasma świetlne można wyposażyć w klapy wentylacyjne?

Tak. ALUCO SKYLIGHT SL może współpracować z klapami SKYLIGHT AIR umożliwiającymi naturalną wentylację obiektu.

Czy w pasmach świetlnych można zamontować klapy dymowe?

Tak. ALUCO FIRE SL jest systemem klap oddymiających przeznaczonym do integracji z pasmami świetlnymi.

Czy świetliki punktowe mogą się otwierać?

Tak. W ofercie ALUCO dostępna jest wersja SKYLIGHT SP AIR przeznaczona do doświetlania i wentylacji.

Czy można zastosować świetliki punktowe i pasma w jednej hali?

Tak. Jeżeli wynika to z układu budynku, różne systemy można zastosować w różnych częściach obiektu. Pozwala to dopasować sposób doświetlenia do rzeczywistych potrzeb poszczególnych stref.

Ariticle Świetliki punktowe czy pasma świetlne – które rozwiązanie wybrać? comes form Aluco System.

Rozmieszczenie klap dymowych w hali – najważniejsze zasady | ALUCO

Karol — Mon, 14 Sep 2026 20:51:01 +0000

Rozmieszczenie klap dymowych – jak prawidłowo zaplanować je w hali przemysłowej?

W projektowaniu systemu oddymiania hali pytanie „ile klap dymowych potrzeba?” pojawia się bardzo często. Sama liczba urządzeń nie daje jednak odpowiedzi na pytanie, czy system będzie działał prawidłowo. Znacznie ważniejsze jest rozmieszczenie klap dymowych, ich powierzchnia czynna, podział obiektu na strefy dymowe, geometria dachu oraz sposób zapewnienia napowietrzania.

Dlatego projektowania systemu nie powinno się zaczynać od wyboru określonej liczby klap z katalogu. Najpierw trzeba poznać wymagania dotyczące konkretnego obiektu, a następnie dobrać urządzenia, których parametry i lokalizacja pozwolą uzyskać wymagany efekt.

W przypadku hal produkcyjnych, magazynów i centrów logistycznych szczególnie istotne jest również uwzględnienie instalacji technologicznych, regałów, konstrukcji dachowej, pasm świetlnych oraz innych elementów, które mogą wpływać na przemieszczanie się dymu.

Od czego zależy rozmieszczenie klap dymowych?

Nie istnieje uniwersalny schemat, według którego na każdą określoną powierzchnię hali należy zastosować konkretną liczbę klap. Dwie hale o identycznej powierzchni mogą wymagać zupełnie innego układu systemu oddymiania.

Najważniejsze czynniki można przedstawić następująco:

Element projektu	Znaczenie dla rozmieszczenia klap
Powierzchnia i wysokość hali	wpływają na sposób gromadzenia się dymu oraz wymagania systemu
Podział na strefy dymowe	określa obszary, dla których analizuje się oddymianie
Geometria dachu	wpływa na naturalne przemieszczanie się gorących gazów i dymu
Powierzchnia czynna klap	określa rzeczywistą zdolność urządzeń do odprowadzania dymu
Konstrukcja obiektu	może ograniczać możliwe miejsca montażu
Pasma świetlne	umożliwiają integrację klap bezpośrednio ze świetlikami
Regały i instalacje	mogą wpływać na przepływ dymu wewnątrz hali
Napowietrzanie	zapewnia dopływ powietrza potrzebnego do prawidłowego działania systemu

Właśnie dlatego rozmieszczenie klap oddymiających powinno wynikać z projektu, a nie z prostego przelicznika liczby urządzeń na metr kwadratowy.

ALUCO oferuje zarówno punktowe klapy oddymiające FIRE SP, jak i klapy FIRE SL przeznaczone do integracji z pasmami świetlnymi. Pozwala to dopasować sposób montażu urządzeń do konstrukcji i geometrii konkretnego obiektu.

Strefy dymowe – od nich warto zacząć

Duża hala przemysłowa nie zawsze powinna być traktowana jako jedna przestrzeń z punktu widzenia oddymiania. W projekcie mogą zostać wydzielone strefy dymowe, których zadaniem jest ograniczenie swobodnego przemieszczania się dymu po całym obiekcie.

Dla każdej takiej strefy analizuje się wymagania systemu oraz potrzebną powierzchnię czynną urządzeń oddymiających.

Oznacza to, że zamiast myśleć:

„hala ma 8000 m² – ile klap należy zamontować?”

należy odpowiedzieć między innymi na pytania:

Jak podzielona jest hala? Jaka jest jej wysokość? Jak będzie gromadził się dym? Jaka powierzchnia czynna oddymiania jest wymagana w poszczególnych obszarach? Gdzie można umieścić urządzenia, aby mogły skutecznie działać?

Takie podejście jest szczególnie istotne w dużych magazynach i obiektach produkcyjnych, gdzie układ funkcjonalny wnętrza może być znacznie bardziej skomplikowany niż sugeruje sama powierzchnia budynku.

Równomierne rozmieszczenie nie oznacza montażu „co kilka metrów”

Jednym z błędów jest traktowanie dachu jak regularnej siatki i rozmieszczanie klap w identycznych odstępach bez analizy pozostałych elementów obiektu.

Równomierne rozmieszczenie klap dymowych nie musi oznaczać jednakowych odległości między każdym urządzeniem.

Znaczenie ma cały układ systemu.

Trzeba uwzględnić miejsca gromadzenia się dymu, granice stref, konstrukcję dachu oraz przeszkody znajdujące się zarówno nad, jak i pod urządzeniami.

W hali mogą występować m.in. belki konstrukcyjne, kanały instalacyjne, podciągi, wysokie regały czy elementy linii technologicznych. Jeżeli ograniczają swobodne przemieszczanie się dymu w kierunku klapy, nawet urządzenie o bardzo dobrych parametrach nie powinno być analizowane w oderwaniu od całego układu obiektu.

Dlatego lokalizacja klapy jest równie istotna jak jej wielkość i parametry techniczne.

Powierzchnia geometryczna a powierzchnia czynna klapy

To jeden z najważniejszych parametrów przy doborze urządzeń.

Wymiary otworu klapy nie oznaczają automatycznie, że identyczna powierzchnia będzie wykorzystywana do skutecznego oddymiania.

W dokumentacji technicznej ALUCO rozróżniana jest między innymi:

AV – powierzchnia geometryczna, czyli powierzchnia wynikająca z wymiarów urządzenia,

oraz

Acz – powierzchnia czynna oddymiania, czyli parametr związany z rzeczywistą zdolnością urządzenia do odprowadzania dymu i ciepła.

Dobrze pokazuje to katalog systemów oddymiania ALUCO. Dla jednej z konfiguracji FIRE SL o wymiarach 1000 × 2000 mm powierzchnia geometryczna AV wynosi 2,000 m², natomiast podana powierzchnia czynna Acz wynosi 1,580 m². Konkretne wartości zależą od typu, wymiarów i konfiguracji klapy, dlatego należy korzystać z danych właściwych dla urządzenia przewidzianego w projekcie.

To pokazuje, dlaczego prosty sposób:

„potrzebujemy określonej powierzchni, więc dzielimy ją przez powierzchnię otworu klapy”

może prowadzić do błędnych wniosków.

W praktyce analizuje się parametry potwierdzone dla konkretnego rozwiązania.

Więcej małych klap czy mniej dużych?

Nie istnieje również zasada, że większa liczba urządzeń zawsze oznacza skuteczniejszy system.

Można wyobrazić sobie dwa rozwiązania. W pierwszym zastosowano kilka dużych urządzeń skupionych w wybranych miejscach dachu. W drugim zastosowano większą liczbę mniejszych klap rozmieszczonych w obrębie strefy.

Oba rozwiązania mogą uzyskać wymaganą sumaryczną powierzchnię czynną, ale sposób przemieszczania się dymu może być inny.

Dlatego trzeba analizować jednocześnie powierzchnię czynną urządzeń oraz ich lokalizację.

Nie można powiedzieć, że osiem klap będzie z definicji lepsze od sześciu. Jeśli sześć odpowiednio dobranych urządzeń zapewnia wymagane parametry i właściwe rozmieszczenie w strefach dymowych, większa liczba urządzeń nie musi przynosić dodatkowej korzyści.

Punktowe klapy dymowe ALUCO FIRE SP

Jeżeli dach hali nie posiada pasm świetlnych albo projekt wymaga dużej swobody lokalizacji urządzeń, można zastosować punktowe klapy oddymiające ALUCO FIRE SP.

Montuje się je bezpośrednio w określonych miejscach dachu, dzięki czemu ich układ może zostać dostosowany do podziału obiektu na strefy dymowe oraz geometrii hali.

System FIRE SP dostępny jest w wersjach jedno- i dwuskrzydłowych. ALUCO przewiduje możliwość zastosowania napędu pneumatycznego lub elektrycznego, a wybrane konfiguracje mogą być wykorzystywane również do wentylacji codziennej. Producent podaje dla systemu współczynnik aerodynamiczny sięgający w odpowiednich konfiguracjach do 0,75.

W przypadku rozmieszczenia punktowego projektant ma dużą elastyczność, ale jednocześnie musi dokładnie określić miejsce każdego urządzenia.

Klapy dymowe zintegrowane z pasmami świetlnymi

W halach wyposażonych w łukowe pasma świetlne innym rozwiązaniem są klapy ALUCO FIRE SL, montowane bezpośrednio w konstrukcji świetlika.

Pozwala to połączyć kilka funkcji dachu: naturalne doświetlenie wnętrza, oddymianie, a w odpowiedniej konfiguracji również wentylację codzienną.

System ALUCO FIRE SL dostępny jest w wariantach jedno- i dwuskrzydłowych oraz może wykorzystywać napęd pneumatyczny lub elektryczny. Aktualne materiały ALUCO dla wybranych konfiguracji wskazują m.in. klasyfikację obciążenia śniegiem do SL 2000, działanie w niskiej temperaturze T(–15), klasyfikację wiatrową WL 1500 oraz klasę odporności na wysoką temperaturę B300. Parametry należy każdorazowo sprawdzać dla konkretnej konfiguracji produktu.

Integracja klap z pasmem świetlnym może być szczególnie korzystna tam, gdzie dach już na etapie projektu ma pełnić równocześnie funkcję doświetlającą i przeciwpożarową.

Napowietrzanie – druga strona skutecznego oddymiania

Samo otwarcie klap na dachu nie tworzy jeszcze kompletnego systemu.

Jeżeli dym i gorące gazy mają być odprowadzane na zewnątrz, do budynku musi jednocześnie napływać odpowiednia ilość powietrza.

Dlatego projekt systemu oddymiania powinien uwzględniać napowietrzanie kompensacyjne.

Schemat działania jest stosunkowo prosty:

świeże powietrze dopływa w dolnej części obiektu → przemieszcza się przez halę → dym i gorące gazy unoszą się → są odprowadzane przez urządzenia oddymiające w górnej części budynku.

Jeżeli dopływ powietrza jest niewystarczający albo został niewłaściwie zaprojektowany, przepływ przez klapy dachowe może być ograniczony.

W rozwiązaniach ALUCO funkcję oddymiania lub napowietrzania mogą pełnić również żaluzjowe klapy ALUCO VENTRA, przeznaczone m.in. do montażu w ścianach oraz świetlikach szedowych. Pozwala to traktować oddymianie i napowietrzanie jako elementy jednego systemu, zamiast projektować je niezależnie od siebie.

Najczęstsze błędy przy rozmieszczaniu klap dymowych

W praktyce warto unikać przede wszystkim siedmiu problemów:

Dobierania liczby klap wyłącznie na podstawie powierzchni hali.
Pomijania podziału obiektu na strefy dymowe.
Traktowania powierzchni geometrycznej klapy jako równoznacznej z jej powierzchnią czynną.
Skupiania urządzeń w jednej części strefy bez analizy przepływu dymu.
Nieuwzględniania konstrukcji, instalacji i wyposażenia znajdującego się pod klapami.
Projektowania oddymiania bez odpowiedniego napowietrzania.
Dobierania urządzeń bez uwzględnienia parametrów konkretnego produktu, konstrukcji dachu oraz warunków środowiskowych.

Właśnie dlatego dobór urządzeń powinien następować po analizie obiektu, a nie przed nią.

Rozmieszczenie klap dymowych a aktualne wymagania projektowe

W lipcu 2025 r. opublikowana została norma PN-B-02877-4:2025-07 „Ochrona przeciwpożarowa budynków – Systemy do grawitacyjnego odprowadzania dymu i ciepła – Część 4: Zasady projektowania”. Zastąpiła ona wcześniejszą wersję PN-B-02877-4:2001 wraz ze zmianą z 2006 r.

Norma określa zasady projektowania systemów grawitacyjnego odprowadzania dymu i ciepła w określonych typach budynków oraz odnosi się m.in. do minimalnych powierzchni czynnych oddymiania w strefach dymowych. Jej zakres obejmuje strefy dymowe o wysokości od 3 do 15 m.

W praktyce oznacza to, że rozmieszczenie klap dymowych, ich parametry oraz wymagana powierzchnia czynna powinny być określane w ramach projektu ochrony przeciwpożarowej konkretnego obiektu.

Artykuł może pomóc zrozumieć najważniejsze zależności, ale nie zastępuje obliczeń projektowych ani dokumentacji wymaganej dla konkretnej inwestycji.

Jak podejść do doboru i rozmieszczenia klap?

Prawidłowa kolejność jest ważniejsza niż próba dobrania urządzeń „od końca”.

Najpierw analizowany jest budynek: jego przeznaczenie, wysokość, powierzchnia, geometria i sposób użytkowania. Następnie określa się strefy dymowe i wymagania dotyczące oddymiania. Dopiero później można dobrać odpowiednią powierzchnię czynną, typy urządzeń oraz ich lokalizację.

Na dalszym etapie należy uwzględnić napowietrzanie, sposób sterowania, warunki montażowe oraz wymagane parametry użytkowe.

W hali z pasmami świetlnymi naturalnym rozwiązaniem mogą być klapy ALUCO FIRE SL. W obiekcie wymagającym niezależnego rozmieszczenia urządzeń można wykorzystać ALUCO FIRE SP. Uzupełnieniem systemu mogą być żaluzjowe urządzenia ALUCO VENTRA, wykorzystywane również w systemach napowietrzania.

Takie podejście pozwala projektować system jako całość, zamiast traktować każdą klapę jako niezależny element dachu.

Dobre rozmieszczenie klap dymowych nie polega na zastosowaniu możliwie dużej liczby urządzeń. Znacznie ważniejsze jest dopasowanie ich powierzchni czynnej, lokalizacji oraz sposobu działania do konkretnego obiektu i poszczególnych stref dymowych.

W dużych halach przemysłowych trzeba jednocześnie uwzględnić geometrię dachu, instalacje, pasma świetlne, sposób użytkowania obiektu oraz napowietrzanie.

Systemy ALUCO FIRE pozwalają stosować zarówno punktowe klapy FIRE SP, jak i urządzenia FIRE SL integrowane z pasmami świetlnymi. Dzięki temu rozwiązanie może zostać dobrane do konstrukcji hali już na etapie nowej inwestycji, jak również podczas modernizacji istniejącego obiektu.

Potrzebujesz dobrać system oddymiania do konkretnej hali? Skontaktuj się z ALUCO. Na podstawie dokumentacji obiektu pomożemy dobrać rozwiązanie odpowiednie do założeń projektu.

FAQ – rozmieszczenie klap dymowych

Czy istnieje przelicznik liczby klap dymowych na powierzchnię hali?

Nie ma jednego uniwersalnego przelicznika odpowiedniego dla każdego obiektu. Liczba urządzeń zależy między innymi od wymaganej powierzchni czynnej oddymiania, podziału na strefy dymowe, wysokości i geometrii hali oraz parametrów konkretnych klap.

Czy więcej klap dymowych oznacza skuteczniejsze oddymianie?

Nie zawsze. O skuteczności systemu nie decyduje sama liczba urządzeń. Znaczenie mają ich parametry, powierzchnia czynna, sposób rozmieszczenia oraz współpraca z pozostałymi elementami systemu.

Czym różni się powierzchnia geometryczna od powierzchni czynnej klapy?

Powierzchnia geometryczna wynika z wymiarów otworu urządzenia. Powierzchnia czynna określa parametr związany z efektywnym odprowadzaniem dymu. Dlatego urządzenie o otworze 2 m² nie musi mieć powierzchni czynnej równej 2 m².

Czy klapy dymowe mogą być montowane w pasmach świetlnych?

Tak. ALUCO FIRE SL jest systemem klap przeznaczonych do montażu bezpośrednio w łukowych pasmach świetlnych. Pozwala to łączyć funkcję doświetlenia hali z systemem oddymiania.

Kiedy stosuje się punktowe klapy dymowe?

Klapy punktowe, takie jak ALUCO FIRE SP, można stosować między innymi na dachach, gdzie urządzenia muszą być rozmieszczone niezależnie od pasm świetlnych. Ich lokalizacja jest określana na podstawie projektu.

Czy system klap dymowych wymaga napowietrzania?

Skuteczne grawitacyjne odprowadzanie dymu wymaga uwzględnienia dopływu powietrza do obiektu. Sposób napowietrzania powinien stanowić część projektu całego systemu oddymiania.

Ariticle Rozmieszczenie klap dymowych w hali – najważniejsze zasady | ALUCO comes form Aluco System.

Świetliki dachowe do hal przemysłowych – jak je dobrać? | ALUCO

Karol — Mon, 07 Sep 2026 21:11:50 +0000

Świetliki dachowe do hal przemysłowych – jak dobrać odpowiednie rozwiązanie?

Światło dzienne w hali produkcyjnej lub magazynowej wpływa nie tylko na komfort użytkowania obiektu. Odpowiednio zaprojektowane świetliki dachowe do hal przemysłowych pozwalają doświetlić duże powierzchnie, ograniczyć korzystanie ze sztucznego oświetlenia, a jednocześnie mogą zostać połączone z systemami wentylacji i oddymiania.

Nie oznacza to jednak, że do każdej hali należy zastosować ten sam rodzaj świetlika. Powierzchnia i wysokość obiektu, przeznaczenie hali, konstrukcja dachu, wymagania dotyczące izolacyjności cieplnej czy sposób rozmieszczenia stanowisk pracy sprawiają, że system doświetlenia powinien zostać dobrany indywidualnie.

Dlaczego świetliki dachowe tak dobrze sprawdzają się w halach?

Duża powierzchnia hal przemysłowych powoduje, że okna znajdujące się w ścianach zewnętrznych często nie są w stanie równomiernie doświetlić całego wnętrza. Problem jest szczególnie widoczny w środkowych częściach szerokich budynków.

Wprowadzenie światła przez dach pozwala docierać z naturalnym oświetleniem bezpośrednio do przestrzeni znajdującej się w głębi obiektu.

Właśnie dlatego świetliki dachowe znajdują zastosowanie m.in. w:

halach produkcyjnych,
magazynach i centrach logistycznych,
zakładach przemysłowych,
obiektach wielkopowierzchniowych,
halach sportowych,
centrach handlowych i obiektach użyteczności publicznej.

System ALUCO SKYLIGHT został zaprojektowany właśnie z myślą o tego rodzaju obiektach. Może być konfigurowany zależnie od konstrukcji budynku i wymagań inwestycji, a także łączony z klapami wentylacyjnymi i oddymiającymi.

Pasma świetlne czy świetliki punktowe?

Jedną z pierwszych decyzji na etapie projektu jest wybór sposobu doprowadzenia światła dziennego przez dach.

Pasma świetlne

W dużych halach bardzo często stosuje się długie pasma świetlne prowadzone wzdłuż określonych części dachu. Pozwalają one doświetlać dużą powierzchnię hali i odpowiednio rozprowadzać światło w jej wnętrzu.

Rozwiązanie to dobrze sprawdza się przede wszystkim w halach produkcyjnych, magazynach oraz dużych obiektach przemysłowych.

Świetliki punktowe

Alternatywą są świetliki punktowe rozmieszczone w różnych częściach dachu. Pozwalają kierować światło do konkretnych stref budynku i dają dużą elastyczność projektową.

Świetliki punktowe ALUCO SKYLIGHT SP mogą być stosowane m.in. w halach produkcyjnych, magazynowych i innych obiektach wielkopowierzchniowych. Dostępne są również jako wersje otwierane, dzięki czemu świetlik może dodatkowo pełnić funkcję wentylacyjną.

Cecha	Pasma świetlne	Świetliki punktowe
Sposób doświetlenia	ciągły, na dużej powierzchni	w wybranych strefach
Typowe zastosowanie	duże hale i magazyny	hale i wydzielone części obiektu
Elastyczność rozmieszczenia	zależna od układu pasm	bardzo duża
Wentylacja	możliwa przez klapy	możliwa w wersjach otwieranych
Oddymianie	możliwość integracji z klapami dymowymi	zależnie od konfiguracji systemu

Nie ma więc jednej odpowiedzi na pytanie, które rozwiązanie jest lepsze. Kluczowy jest sposób użytkowania hali i efekt, jaki chce osiągnąć projektant.

Powierzchnia i geometria hali mają znaczenie

Dobór świetlików powinien rozpocząć się od analizy samego obiektu.

W niewielkiej hali zupełnie inaczej będzie wyglądało rozmieszczenie powierzchni doświetlających niż w magazynie logistycznym o dużej szerokości czy hali produkcyjnej podzielonej na kilka stref technologicznych.

Znaczenie mają przede wszystkim:

powierzchnia hali,
szerokość i długość budynku,
wysokość wnętrza,
konstrukcja i nachylenie dachu,
rozmieszczenie stanowisk pracy,
regały i instalacje znajdujące się wewnątrz,
wymagany poziom doświetlenia poszczególnych stref.

Samo zwiększanie powierzchni świetlików nie zawsze oznacza lepszy efekt. Znacznie ważniejsze jest odpowiednie rozmieszczenie światła i dopasowanie systemu do geometrii budynku.

Parametry techniczne świetlików – na co zwrócić uwagę?

Cena lub wielkość świetlika nie powinny być jedynym kryterium wyboru. W przypadku obiektu przemysłowego system będzie pracował przez wiele lat i stanie się częścią przegrody dachowej.

Dlatego należy przeanalizować kilka parametrów.

Parametr	Dlaczego jest ważny?
Izolacyjność cieplna	wpływa na straty energii przez dach
Przepuszczalność światła	określa ilość światła docierającego do hali
Rozpraszanie światła	wpływa na równomierność doświetlenia
Odporność na obciążenia	istotna dla bezpieczeństwa konstrukcji
Konstrukcja profili	wpływa m.in. na izolacyjność i trwałość
Rodzaj wypełnienia	determinuje właściwości cieplne i świetlne
Możliwość wentylacji	pozwala wykorzystać świetlik do przewietrzania
Integracja z oddymianiem	umożliwia połączenie funkcji doświetlenia i bezpieczeństwa pożarowego

W przypadku systemów o podwyższonych wymaganiach termoizolacyjnych możliwe jest zastosowanie specjalnych profili oraz odpowiedniego wypełnienia. ALUCO oferuje m.in. systemy z aerożelem LUMIRA. W jednej z realizacji przemysłowych zastosowanie ALUCO SKYLIGHT THERM z takim wypełnieniem pozwoliło osiągnąć średnioważony współczynnik przenikania ciepła całego świetlika wraz z podstawami poniżej 0,7 W/(m²K).

Warto przy tym zawsze sprawdzić, czy deklarowana wartość współczynnika U odnosi się do samego wypełnienia, czy do całego świetlika. To dwie różne wartości i nie powinny być porównywane bezpośrednio.

Światło powinno być nie tylko intensywne, ale również równomierne

Przy projektowaniu doświetlenia hali ważna jest nie tylko ilość światła.

Duże znaczenie ma również jego rozproszenie.

W obiektach produkcyjnych zbyt silne lokalne kontrasty lub bezpośrednie promieniowanie mogą powodować niepożądane olśnienie. Odpowiednio dobrane wypełnienie poliwęglanowe pomaga rozprowadzać światło bardziej równomiernie po wnętrzu.

Ma to szczególne znaczenie w miejscach, w których pracownicy wykonują precyzyjne zadania lub gdzie światło pada na duże powierzchnie robocze.

W efekcie przy wyborze świetlika warto patrzeć nie tylko na parametr przepuszczalności światła, ale również na sposób, w jaki światło jest rozprowadzane wewnątrz budynku.

Świetliki dachowe mogą również wentylować halę

Świetlik nie musi być wyłącznie nieruchomym elementem doświetlającym.

System może zostać wyposażony w klapy wentylacyjne, które umożliwiają naturalne przewietrzanie obiektu. Jest to szczególnie przydatne w halach, w których podczas procesów technologicznych powstaje nadmiar ciepła.

Przykładem może być realizacja ALUCO we Wrocławiu, gdzie termoizolowane świetliki dachowe ALUCO SKYLIGHT TR THERM wyposażono w klapy wentylacyjne przeznaczone do świetlików trójkątnych. Klapy mogą być wyposażane w napędy mechaniczne lub pneumatyczne oraz współpracować z automatyką sterującą.

Oznacza to, że jeden system dachowy może łączyć funkcję doświetlenia z elementami odpowiedzialnymi za wymianę powietrza.

Świetliki dachowe i system oddymiania

W obiektach przemysłowych bardzo ważna jest również możliwość integracji świetlików z systemem grawitacyjnego odprowadzania dymu i ciepła.

Klapy dymowe mogą zostać zamontowane bezpośrednio w pasmach świetlnych. W warunkach normalnego użytkowania mogą stanowić część systemu dachowego, natomiast w przypadku pożaru uczestniczą w odprowadzaniu dymu i gorących gazów poza budynek.

Takie podejście pozwala projektować dach jako jeden zintegrowany system obejmujący:

doświetlenie + wentylację + oddymianie + zabezpieczenie przed upadkiem.

ALUCO SKYLIGHT może być konfigurowany z klapami oddymiającymi, wentylacyjnymi oraz kratami antyupadkowymi ALUCO Safety Grid.

Nowa hala i modernizacja istniejącego obiektu

Świetliki dachowe do hal przemysłowych można projektować zarówno podczas budowy nowego obiektu, jak i w ramach modernizacji istniejącego dachu.

W przypadku nowej inwestycji projektant ma dużą swobodę w określaniu lokalizacji, powierzchni i geometrii pasm.

Przy modernizacji trzeba natomiast uwzględnić istniejące otwory, konstrukcję dachu, stan podstaw oraz obecne wymagania dotyczące izolacyjności cieplnej.

Dobrze pokazuje to realizacja ALUCO w hali przemysłowej we Wrocławiu, gdzie podczas termomodernizacji zastosowano termoizolowane świetliki trójkątne ALUCO SKYLIGHT TR THERM wykonane z bezmostkowych profili aluminiowych. Pozwoliło to zachować charakterystyczną geometrię istniejącego obiektu, jednocześnie poprawiając parametry przegrody dachowej.

Jak dobrać świetliki dachowe do hali przemysłowej?

Najlepiej nie zaczynać od pytania:

„Ile świetlików potrzebujemy?”

Najpierw warto odpowiedzieć na kilka innych:

Jaką funkcję pełni hala?
Jak duża i wysoka jest przestrzeń?
Które strefy wymagają największego doświetlenia?
Czy lepsze będą pasma czy świetliki punktowe?
Jakie parametry cieplne musi osiągnąć dach?
Jakiego rodzaju wypełnienie będzie odpowiednie?
Czy świetliki mają również umożliwiać wentylację?
Czy w systemie będą znajdowały się klapy dymowe?
Czy wymagane są zabezpieczenia antyupadkowe?
Czy jest to nowy obiekt, czy termomodernizacja?

Dopiero po analizie tych elementów można dobrać odpowiednią konfigurację systemu.

Świetliki dachowe ALUCO do obiektów przemysłowych

ALUCO od ponad 25 lat projektuje i wykonuje systemy świetlików dachowych dla przemysłu. Rozwiązania ALUCO SKYLIGHT stosowane są w halach produkcyjnych, magazynach i innych dużych obiektach, a system może zostać dostosowany zarówno do nowych inwestycji, jak i modernizacji istniejących budynków.

Dostępne konfiguracje pozwalają łączyć funkcję doświetlenia z termoizolacją, naturalną wentylacją oraz elementami systemu oddymiania.

Przy dużym obiekcie przemysłowym właśnie kompleksowe podejście do całego dachu, zamiast wyboru pojedynczego produktu wyłącznie na podstawie ceny, daje możliwość uzyskania rozwiązania najlepiej dopasowanego do sposobu użytkowania hali.

FAQ – świetliki dachowe do hal przemysłowych

Jakie świetliki są najlepsze do hali przemysłowej?

Nie istnieje jeden typ odpowiedni dla każdego budynku. W dużych halach często stosuje się pasma świetlne, natomiast świetliki punktowe pozwalają elastycznie doświetlać wybrane części obiektu. Dobór zależy m.in. od powierzchni, wysokości i konstrukcji hali.

Czy świetliki dachowe zmniejszają zużycie energii?

W ciągu dnia naturalne światło może ograniczyć potrzebę korzystania ze sztucznego oświetlenia. Rzeczywisty efekt zależy jednak od projektu hali, powierzchni świetlików, sterowania oświetleniem oraz warunków użytkowania obiektu.

Czy świetliki przemysłowe mogą się otwierać?

Tak. System może zostać wyposażony w otwierane elementy lub klapy wentylacyjne, które umożliwiają naturalne przewietrzanie hali.

Czy w świetliku można zamontować klapę dymową?

Tak. W systemach przemysłowych klapy oddymiające mogą być integrowane z pasmami świetlnymi, dzięki czemu dach pełni jednocześnie funkcję doświetlającą i stanowi część systemu bezpieczeństwa pożarowego.

Jak ważny jest współczynnik U świetlika?

Jest jednym z istotnych parametrów, ponieważ świetlik stanowi część przegrody dachowej. Przy porównywaniu produktów trzeba jednak sprawdzić, czy podawana wartość U dotyczy wypełnienia, kopuły czy całego kompletnego świetlika wraz z jego konstrukcją.

Czy stare świetliki można wymienić na bardziej energooszczędne?

Tak. Modernizacja istniejących świetlików może obejmować wymianę wypełnienia, konstrukcji lub całego systemu. Rozwiązanie powinno być dobrane na podstawie stanu istniejącego dachu i wymaganych parametrów cieplnych.

Ariticle Świetliki dachowe do hal przemysłowych – jak je dobrać? | ALUCO comes form Aluco System.

Gramy z Moravią!

admin — Tue, 01 Sep 2026 10:01:58 +0000

Gramy z Moravią!

Moravia Business Club

ALUCO SYSTEM dołącza do grona firm tworzących Moravia Business Club i wspierających działalność KS Moravia Morawica.

Dołączamy do Moravia Business Club

ALUCO SYSTEM dołącza do grona firm tworzących Moravia Business Club i wspierających działalność KS Moravia Morawica.

I nie chodzi tu wyłącznie o obecność naszego logo wśród partnerów klubu.

Klub, który naprawdę działa lokalnie

KS Moravia Morawica działa od 2002 roku i skupia dziś 12 drużyn oraz około 300 zawodników.

Duża część działalności klubu to szkolenie dzieci i młodzieży w ramach akademii. Młodzi zawodnicy mają tu miejsce do regularnych treningów, sportowej rywalizacji, nauki pracy zespołowej i rozwijania swoich umiejętności.

To właśnie ten wymiar działalności Moravii jest dla nas szczególnie ważny.

Sportowo też dzieje się sporo

Pierwsza drużyna KS Moravia ma za sobą bardzo udany okres, zwieńczony awansem do Betclic III ligi.

Gratulujemy zawodnikom, trenerom i wszystkim osobom zaangażowanym w rozwój klubu.

Wspieramy to, co dzieje się blisko nas

Na co dzień zajmujemy się projektami dla przemysłu i budownictwa, ale chcemy również angażować się w inicjatywy, które mają znaczenie dla naszego regionu.

Dlatego cieszymy się, że możemy dołączyć do Moravia Business Club i wspólnie z innymi lokalnymi firmami wspierać dalszy rozwój klubu oraz młodych sportowców.

Do zobaczenia na trybunach!

Chcesz być na bieżąco?

Nowości w ofercie, ciekawostki z branży, aktualne prace, zakończone projekty...

Zapisz się na nasz newsletter. Raz na jakiś czas dostaniesz od nas maila, gdy w naszej firmie wydarzy się coś ciekawego. Bez spamu, słowo!

Ariticle Gramy z Moravią! comes form Aluco System.

Oddymianie hali magazynowej – klapy dymowe i system

Karol — Sun, 30 Aug 2026 20:18:29 +0000

Oddymianie hali magazynowej – jak powinien działać skuteczny system?

Oddymianie hali magazynowej nie powinno być traktowane wyłącznie jako montaż odpowiedniej liczby klap dymowych w dachu. To kompletny system obejmujący urządzenia oddymiające, napowietrzanie, automatykę sterującą oraz odpowiednie rozmieszczenie poszczególnych elementów względem stref dymowych i konstrukcji budynku.

Pożar w hali magazynowej może w bardzo krótkim czasie doprowadzić do powstania dużej ilości dymu i gorących gazów. Szczególnie wymagające są magazyny o dużej powierzchni i wysokości składowania, w których regały, opakowania oraz zgromadzone towary wpływają na rozwój pożaru i sposób przemieszczania się dymu.

Dobrze zaprojektowane oddymianie ma przede wszystkim pomóc utrzymać możliwie korzystne warunki podczas ewakuacji, ułatwić działania ekip ratowniczych oraz odprowadzać z obiektu dym i część energii cieplnej powstającej podczas pożaru.

Dlaczego magazyny wymagają szczególnego podejścia do oddymiania?

Hala magazynowa różni się od wielu innych obiektów przemysłowych. W jednej przestrzeni mogą znajdować się tysiące palet, wysokie regały i znaczne ilości materiałów palnych. Zmiana rodzaju składowanego towaru może dodatkowo zmienić warunki pożarowe panujące w obiekcie.

Znaczenie mają m.in.:

powierzchnia i wysokość hali,
wysokość oraz sposób składowania,
rodzaj przechowywanych materiałów,
obciążenie ogniowe,
konstrukcja i geometria dachu,
rozmieszczenie regałów,
wielkość stref pożarowych i dymowych,
zastosowanie instalacji tryskaczowej,
rozmieszczenie dróg ewakuacyjnych,
możliwości doprowadzenia powietrza kompensacyjnego.

Dlatego liczby i wielkości klap oddymiających nie powinno się określać na podstawie samej powierzchni magazynu. Parametry całego układu wynikają z konkretnego projektu ochrony przeciwpożarowej.

Jak działa oddymianie grawitacyjne hali magazynowej?

Zasada działania wykorzystuje naturalne unoszenie się ogrzanego dymu.

Podczas pożaru dym oraz gorące gazy przemieszczają się w górną część hali. Po uruchomieniu systemu otwierają się odpowiednie klapy dymowe umieszczone w najwyższych partiach budynku, umożliwiając ich odprowadzenie na zewnątrz.

Jednocześnie do dolnej części magazynu powinno zostać doprowadzone powietrze zewnętrzne. Może ono napływać między innymi przez odpowiednio zaprojektowane klapy żaluzjowe, otwory fasadowe, drzwi lub bramy.

W uproszczeniu system wygląda więc następująco:

Element systemu	Zadanie
Klapy dymowe	odprowadzanie dymu i gorących gazów
Otwory napowietrzające	dostarczanie powietrza kompensacyjnego
Strefy dymowe	ograniczanie swobodnego przemieszczania dymu
System sterowania	uruchamianie odpowiednich urządzeń
Czujki / SSP	wykrycie zagrożenia i przekazanie sygnału
Automatyka	koordynacja pracy systemu zgodnie ze scenariuszem pożarowym

Sama obecność klap na dachu nie gwarantuje więc prawidłowego oddymiania.

Klapy dymowe w magazynie – jakie rozwiązanie wybrać?

Rodzaj urządzeń zależy przede wszystkim od konstrukcji hali oraz jej dachu. Przedstawiamy rodzaje klap dymowych w halach przemysłowyh:

Punktowe klapy dymowe

W przypadku dachów bez pasm świetlnych bardzo często stosowane są klapy montowane bezpośrednio w połaci dachowej.

ALUCO FIRE SP to punktowe klapy dymowe przeznaczone między innymi do hal przemysłowych i magazynowych. Mogą występować jako urządzenia jedno- lub dwuskrzydłowe i być wyposażone w napęd pneumatyczny lub elektryczny.

Dzięki punktowemu rozmieszczeniu urządzeń projektant może dostosować ich lokalizację do poszczególnych części hali i wymaganej powierzchni aerodynamicznej.

Współczynnik aerodynamiczny urządzeń ALUCO FIRE SP, zależnie od konfiguracji, może wynosić do 0,75. Dostępna jest również możliwość wykorzystania wybranych konfiguracji do wentylacji codziennej.

Klapy oddymiające w pasmach świetlnych

W wielu nowoczesnych magazynach dach wykorzystywany jest również do naturalnego doświetlania wnętrza.

W takiej sytuacji system oddymiania może zostać zintegrowany ze świetlikami.

ALUCO FIRE SL to klapy przeznaczone do montażu w łukowych pasmach świetlnych. Dzięki temu jeden element dachu może łączyć funkcję naturalnego doświetlenia z funkcją bezpieczeństwa pożarowego.

W zależności od wariantu urządzenia ALUCO FIRE SL mogą osiągać m.in.:

współczynnik aerodynamiczny do 0,75,
klasę obciążenia śniegiem do SL 2000,
klasyfikację odporności na wiatr WL 1500,
klasę niskiej temperatury T(-15),
odporność na wysoką temperaturę B 300.

Dokładne parametry należy zawsze odnosić do konkretnej konfiguracji i dokumentacji urządzenia.

Napowietrzanie hali magazynowej – element, którego nie można pominąć

Jednym z najczęściej upraszczanych zagadnień podczas rozmowy o oddymianiu jest napowietrzanie.

Jeżeli z górnej części hali ma zostać usunięta duża ilość dymu, odpowiednia ilość powietrza musi jednocześnie napływać do wnętrza.

Bez właściwego napowietrzania efektywność przepływu przez klapy dachowe może zostać ograniczona.

W systemach ALUCO funkcję tę mogą realizować między innymi klapy żaluzjowe ALUCO VENTRA. Urządzenia mogą być instalowane w ścianach budynku oraz w świetlikach pionowych, w tym w konstrukcjach szedowych. Mogą pełnić funkcję oddymiania, wentylacji albo doprowadzania powietrza do systemu oddymiania.

To szczególnie interesujące rozwiązanie dla dużych magazynów i centrów logistycznych, ponieważ ruchome lamele umożliwiają uzyskanie dużej powierzchni przepływu przy niewielkiej głębokości konstrukcji.

Punktowe klapy, pasma świetlne czy rozwiązanie mieszane?

Nie istnieje jeden właściwy wariant dla wszystkich magazynów.

Warunki w obiekcie	Rozwiązanie, które warto rozważyć
Dach bez świetlików	ALUCO FIRE SP
Łukowe pasma świetlne	ALUCO FIRE SL
Potrzebne napowietrzanie fasadowe	ALUCO VENTRA
Potrzeba naturalnego światła i oddymiania	pasma świetlne + FIRE SL
Modernizacja istniejącego magazynu	dobór indywidualny FIRE SP / FIRE SL
Duży obiekt logistyczny	system klap + napowietrzanie + automatyka

Ostateczna konfiguracja musi wynikać z projektu, wymaganej powierzchni czynnej urządzeń i scenariusza pożarowego.

Powierzchnia geometryczna a czynna powierzchnia oddymiania

To istotne rozróżnienie przy projektowaniu systemu.

Duża klapa nie musi automatycznie oznaczać równie dużej skutecznej powierzchni oddymiania.

W praktyce ważnym parametrem jest czynna powierzchnia aerodynamiczna Aa, uwzględniająca rzeczywistą zdolność urządzenia do odprowadzania dymu.

W uproszczeniu można ją przedstawić zależnością:

Aa = Av × Cv

gdzie:

Aa – czynna powierzchnia aerodynamiczna,
Av – geometryczna powierzchnia otworu,
Cv – współczynnik aerodynamiczny urządzenia.

Dlatego porównywanie dwóch klap jedynie na podstawie ich szerokości i długości może prowadzić do błędnych wniosków.

Oddymianie magazynu wysokiego składowania

Jeszcze bardziej wymagające są magazyny wysokiego składowania.

Wysokie regały wpływają na przemieszczanie się dymu, a duża ilość zgromadzonych materiałów może powodować szybki rozwój pożaru. System oddymiania musi być w takim obiekcie analizowany razem z pozostałymi instalacjami ochrony przeciwpożarowej.

Znaczenie mogą mieć między innymi:

instalacje tryskaczowe,
kurtyny dymowe,
system sygnalizacji pożarowej,
podział magazynu na strefy,
układ regałów,
wysokość składowania,
powierzchnia czynna urządzeń oddymiających,
sposób napowietrzania.

Nie należy więc przyjmować prostego założenia typu „jedna klapa na określoną liczbę metrów kwadratowych”. Dobór powinien wynikać z dokumentacji konkretnego obiektu.

Jak sterowane są klapy dymowe?

System może reagować automatycznie po wykryciu pożaru i współpracować z systemem sygnalizacji pożarowej oraz innymi elementami automatyki budynku.

W zależności od rozwiązania stosowane mogą być napędy:

pneumatyczne – często wykorzystywane w instalacjach przeciwpożarowych,

lub

elektryczne – pozwalające również na realizowanie dodatkowej funkcji wentylacji codziennej.

Scenariusz działania może zakładać otwarcie klap wyłącznie w określonej strefie dymowej oraz jednoczesne uruchomienie odpowiednich otworów napowietrzających.

Przykład systemu ALUCO w hali magazynowej

Dobrym przykładem jest centrum dystrybucyjne InPost w Tarnobrzegu.

Hala magazynowa ma około 5100 m² powierzchni użytkowej. Na jej dachu ALUCO zainstalowało 40 punktowych, jednoskrzydłowych klap dymowych ALUCO FIRE SP 1P.

Zakres realizacji obejmował również zaprojektowanie i wykonanie systemu sterowania oddymianiem.

To dobry przykład pokazujący, że w przypadku dużego obiektu magazynowego klapy nie funkcjonują jako niezależne elementy dachu, lecz jako część zaprojektowanego systemu bezpieczeństwa pożarowego.

Na co zwrócić uwagę podczas projektowania oddymiania magazynu?

Przed doborem urządzeń warto zebrać przynajmniej podstawowe informacje dotyczące obiektu:

powierzchnię hali,
wysokość budynku,
przeznaczenie magazynu,
wysokość składowania,
konstrukcję i nachylenie dachu,
rozmieszczenie świetlików dachowych,
podział na strefy pożarowe i dymowe,
wymaganą czynną powierzchnię aerodynamiczną,
sposób napowietrzania,
wymagany sposób sterowania.

Dopiero na tej podstawie można właściwie dobrać liczbę, typ i parametry urządzeń.

System oddymiania hali magazynowej – warto traktować go całościowo

Skuteczne oddymianie hali magazynowej nie sprowadza się do wyboru konkretnego modelu klapy.

Klapy dachowe, urządzenia napowietrzające, automatyka, podział na strefy i pozostałe elementy instalacji ochrony przeciwpożarowej muszą tworzyć jeden współpracujący system.

ALUCO umożliwia zastosowanie różnych rozwiązań w zależności od konstrukcji magazynu: punktowych klap ALUCO FIRE SP, klap ALUCO FIRE SL integrowanych z pasmami świetlnymi oraz żaluzjowych urządzeń ALUCO VENTRA, które mogą odpowiadać między innymi za napowietrzanie.

Daje to możliwość zaprojektowania systemu dostosowanego zarówno do nowych centrów logistycznych, jak i modernizowanych hal magazynowych.

FAQ – oddymianie hali magazynowej

Czy w hali magazynowej stosuje się klapy dymowe?

Tak. Dachowe klapy dymowe są jednym z podstawowych elementów naturalnych systemów odprowadzania dymu i ciepła stosowanych w wielu halach magazynowych. Konieczność ich zastosowania i parametry systemu wynikają jednak z projektu ochrony przeciwpożarowej konkretnego obiektu.

Ile klap dymowych potrzeba w magazynie?

Nie można określić liczby klap wyłącznie na podstawie powierzchni hali. Pod uwagę bierze się m.in. wymaganą czynną powierzchnię aerodynamiczną, wielkość stref dymowych, wysokość hali oraz parametry zastosowanych urządzeń.

Czy oddymianie wymaga napowietrzania?

Tak. W systemie grawitacyjnym konieczne jest zapewnienie odpowiedniego dopływu powietrza kompensacyjnego. Może być ono dostarczane np. przez klapy fasadowe, klapy żaluzjowe, drzwi lub bramy – zgodnie z projektem instalacji.

Czy klapy dymowe mogą służyć do wentylacji magazynu?

Wybrane konfiguracje mogą mieć dodatkową funkcję wentylacji codziennej. W systemach ALUCO możliwość taką oferują m.in. odpowiednio skonfigurowane klapy FIRE SP i FIRE SL.

Czy klapy można zamontować w świetliku?

Tak. ALUCO FIRE SL są przeznaczone do integracji z łukowymi pasmami świetlnymi. Pozwala to wykorzystać tę samą część dachu do naturalnego doświetlenia hali i oddymiania.

Jakie klapy sprawdzą się w hali bez świetlików?

W takim przypadku można zastosować punktowe klapy dachowe, np. ALUCO FIRE SP, których rozmieszczenie można dopasować do układu stref oraz geometrii dachu.

Czym różni się oddymianie zwykłego magazynu od magazynu wysokiego składowania?

Magazyn wysokiego składowania wymaga uwzględnienia m.in. wysokości i układu regałów, rodzaju składowanych materiałów, instalacji tryskaczowej i sposobu tworzenia się warstwy dymu. System powinien być projektowany indywidualnie jako część całej strategii ochrony przeciwpożarowej.

Ariticle Oddymianie hali magazynowej – klapy dymowe i system comes form Aluco System.

Uruchomiliśmy blog ALUCO

admin — Wed, 19 Aug 2026 10:09:27 +0000

Uruchomiliśmy blog ALUCO

Na stronie ALUCO działa już nowa sekcja blogowa.

Na stronie ALUCO działa już nowa sekcja blogowa. Publikujemy w niej materiały dotyczące projektowania, doboru i zastosowania rozwiązań wykorzystywanych w budynkach przemysłowych oraz użytkowych.

Poruszamy tematy związane ze świetlikami dachowymi, fasadami poliwęglanowymi, systemami oddymiania i napowietrzania, wentylacją naturalną oraz efektywnością energetyczną obiektów.

Wiedza przydatna na etapie projektu i modernizacji

W artykułach wyjaśniamy między innymi, jak interpretować parametry techniczne, czym różnią się poszczególne rozwiązania i na co zwrócić uwagę przed ich wyborem. Omawiamy również zagadnienia, które często pojawiają się podczas rozmów z architektami, projektantami, wykonawcami i zarządcami obiektów.

Blog będziemy uzupełniać o kolejne materiały poświęcone zarówno nowym inwestycjom, jak i modernizacji istniejących budynków.

Przejdź do bloga ALUCO

Chcesz być na bieżąco?

Nowości w ofercie, ciekawostki z branży, aktualne prace, zakończone projekty...

Zapisz się na nasz newsletter. Raz na jakiś czas dostaniesz od nas maila, gdy w naszej firmie wydarzy się coś ciekawego. Bez spamu, słowo!

Ariticle Uruchomiliśmy blog ALUCO comes form Aluco System.

Klapy żaluzjowe – jak działają i gdzie się je stosuje?

Karol — Mon, 10 Aug 2026 14:39:16 +0000

Klapy żaluzjowe – jak działają i gdzie się je stosuje?

Klapy żaluzjowe są jednym z rozwiązań wykorzystywanych w systemach oddymiania, napowietrzania oraz wentylacji obiektów przemysłowych i użytkowych. Charakterystyczna konstrukcja oparta na ruchomych lamelach pozwala na szybkie otwarcie dużej powierzchni przepływu powietrza, dlatego rozwiązania tego typu mogą pełnić ważną funkcję w instalacjach bezpieczeństwa pożarowego.

W ofercie ALUCO rozwiązaniem tego typu jest system ALUCO VENTRA, przeznaczony między innymi do montażu w elewacjach oraz świetlikach pionowych i szedowych. Klapy mogą pracować zarówno jako element odprowadzający dym i gorące gazy, jak również jako część systemu dostarczającego powietrze kompensacyjne.

Czym są klapy żaluzjowe?

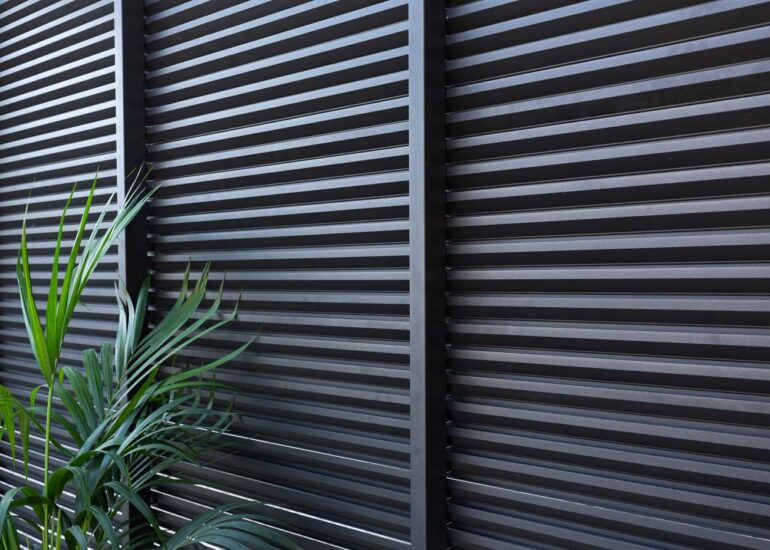

Klapa żaluzjowa składa się z ramy oraz kilku ruchomych lameli. W pozycji zamkniętej lamele tworzą zwartą powierzchnię, natomiast po uruchomieniu mechanizmu obracają się i otwierają przestrzeń umożliwiającą przepływ powietrza.

To właśnie konstrukcja odróżnia je od klasycznych klap dymowych wyposażonych najczęściej w jedno lub dwa większe skrzydła.

W zależności od projektu budynku oraz funkcji systemu klapy żaluzjowe mogą być wykorzystywane do:

oddymiania,
napowietrzania,
wentylacji naturalnej,
wspomagania pracy systemu oddymiania grawitacyjnego.

W przypadku systemu ALUCO VENTRA producent przewiduje zastosowanie zarówno w obiektach przemysłowych, jak i użytkowych.

Jak działają klapy żaluzjowe?

Podczas normalnej eksploatacji budynku klapy mogą pozostawać zamknięte lub – jeżeli instalacja została do tego przystosowana – uczestniczyć w wentylacji naturalnej.

W przypadku uruchomienia systemu oddymiania lamele ustawiają się w pozycji otwartej, tworząc drogę przepływu powietrza.

W zależności od miejsca montażu klapa może realizować jedną z dwóch podstawowych funkcji.

Oddymianie

Klapa zamontowana w odpowiedniej części budynku może umożliwiać usuwanie na zewnątrz:

dymu,
gorących gazów pożarowych,
nadmiaru energii cieplnej.

Oddymianie grawitacyjne wykorzystuje naturalne zjawisko unoszenia się ogrzanego powietrza i gazów. Odpowiednio rozmieszczone otwory oddymiające umożliwiają ich odprowadzenie poza budynek.

Napowietrzanie

Klapy mogą również dostarczać do budynku powietrze kompensacyjne.

Jest to bardzo istotne dla prawidłowej pracy całego systemu. Samo otwarcie klap oddymiających w górnej części obiektu nie zawsze wystarczy. Odprowadzane powietrze powinno zostać zastąpione świeżym powietrzem dopływającym z zewnątrz.

Dlatego w instalacji mogą współpracować ze sobą:

klapy oddymiające → przepływ dymu i gorących gazów na zewnątrz

oraz

klapy napowietrzające → dopływ powietrza do wnętrza budynku.

Tak powstaje przepływ umożliwiający efektywną pracę systemu oddymiania grawitacyjnego.

Klapy żaluzjowe oddymiające i napowietrzające – jaka jest różnica?

Konstrukcyjnie rozwiązania mogą być do siebie zbliżone, ale ich funkcja w instalacji jest inna.

Funkcja	Klapa oddymiająca	Klapa napowietrzająca
Podstawowe zadanie	odprowadzenie dymu i gorących gazów	dostarczenie powietrza kompensacyjnego
Kierunek przepływu	z budynku na zewnątrz	z zewnątrz do budynku
Rola w systemie	tworzenie drogi oddymiania	wspomaganie przepływu
Typowe miejsce montażu	zależne od projektu oddymiania	często niższe partie obiektu / elewacja
Możliwość wykorzystania do wentylacji	zależna od rozwiązania	zależna od rozwiązania

Nie należy więc dobierać klapy wyłącznie na podstawie jej wymiarów lub wyglądu. Znaczenie ma przede wszystkim funkcja, jaką urządzenie ma pełnić w konkretnym projekcie systemu oddymiania.

Dlaczego napowietrzanie jest tak ważne?

To zagadnienie jest często pomijane przy omawianiu oddymiania.

Jeżeli z budynku usuwane są znaczne ilości powietrza, dymu i gorących gazów, potrzebna jest możliwość doprowadzenia powietrza z zewnątrz.

Bez prawidłowo zaprojektowanego napowietrzania przepływ może zostać ograniczony.

Można to przedstawić bardzo prosto:

NAPOWIETRZANIE → STREFA BUDYNKU → ODDYMIANIE

Powietrze dostaje się do obiektu przez odpowiednio zaprojektowane otwory napowietrzające, a następnie wspomaga kierunkowy przepływ w stronę otworów oddymiających.

Dlatego system przeciwpożarowy należy traktować jako całość, a nie jako zbiór niezależnych urządzeń.

Gdzie stosuje się klapy żaluzjowe?

Rozwiązania żaluzjowe dobrze sprawdzają się przede wszystkim w dużych obiektach, w których istnieje możliwość wkomponowania urządzeń w elewację lub konstrukcję świetlika.

Typowe zastosowania obejmują między innymi:

hale produkcyjne,
hale przemysłowe,
magazyny,
centra logistyczne,
obiekty handlowe,
obiekty użytkowe,
budynki wyposażone w świetliki szedowe.

ALUCO wskazuje możliwość stosowania systemu VENTRA w budynkach przemysłowych i użytkowych, zarówno jako klap fasadowych, jak i urządzeń montowanych w świetlikach pionowych, np. szedowych.

Klapy żaluzjowe w halach przemysłowych

Hale produkcyjne i magazynowe są jednym z najbardziej naturalnych miejsc wykorzystania tego typu rozwiązań.

Duża kubatura budynku, znaczna powierzchnia oraz możliwość występowania rozbudowanych stref pożarowych powodują, że sposób odprowadzania dymu i dostarczania powietrza powinien zostać uwzględniony już na etapie projektu.

Klapy żaluzjowe mogą zostać wkomponowane w elewację obiektu i współpracować z urządzeniami oddymiającymi znajdującymi się w wyższych częściach hali.

Takie rozwiązanie pozwala wykorzystać naturalną różnicę wysokości pomiędzy miejscem napływu świeżego powietrza a miejscem odprowadzania dymu.

Klapy żaluzjowe w elewacji

Jednym z najważniejszych zastosowań ALUCO VENTRA jest montaż fasadowy.

Klapa umieszczona w ścianie zewnętrznej może być częścią systemu napowietrzania lub – w odpowiednio zaprojektowanym rozwiązaniu – systemu oddymiania.

W obiektach przemysłowych takie rozwiązanie jest szczególnie praktyczne, ponieważ urządzenia można przewidzieć już podczas projektowania elewacji.

Pozwala to połączyć wymagania:

przeciwpożarowe,
konstrukcyjne,
funkcjonalne,
architektoniczne.

Klapy żaluzjowe w świetlikach szedowych

Drugim charakterystycznym miejscem zastosowania są świetliki szedowe.

Ich pionowe lub zbliżone do pionowych powierzchnie umożliwiają integrację klap żaluzjowych z konstrukcją świetlika.

Dzięki temu jedno rozwiązanie architektoniczne może łączyć funkcję doświetlenia hali światłem naturalnym z elementami systemu wentylacji lub oddymiania.

ALUCO wskazuje świetliki szedowe jako jedno z miejsc montażu systemu VENTRA.

Klapy żaluzjowe a klasyczne klapy dymowe

Nie są to rozwiązania, które zawsze należy traktować jako zamienne. Mogą natomiast współpracować w ramach jednego systemu.

Cecha	Klapa żaluzjowa	Klasyczna klapa dymowa
Element otwierany	kilka lameli	najczęściej jedno lub kilka skrzydeł
Montaż w elewacji	możliwy	zależny od konstrukcji
Montaż w świetliku szedowym	możliwy	zależny od systemu
Montaż dachowy	zależny od rozwiązania	bardzo częsty
Oddymianie	możliwe	podstawowe zastosowanie
Napowietrzanie	możliwe	możliwe w odpowiedniej konfiguracji
Wentylacja naturalna	możliwa	możliwa w odpowiedniej konfiguracji

W praktyce wybór konkretnego urządzenia powinien wynikać z projektu systemu oddymiania, konstrukcji budynku oraz wymaganych parametrów.

ALUCO VENTRA – klapy żaluzjowe do obiektów przemysłowych

W ofercie ALUCO systemem przeznaczonym do tego typu zastosowań jest ALUCO VENTRA.

Rozwiązanie może być wykorzystywane do oddymiania oraz napowietrzania budynków przemysłowych i użytkowych. Konstrukcja umożliwia zastosowanie klap między innymi:

w elewacjach,
w świetlikach pionowych,
w konstrukcjach szedowych,
jako elementów systemu napowietrzania.

Dobór konkretnego rozwiązania powinien być każdorazowo dostosowany do projektu obiektu i wymaganej funkcji systemu.

Więcej informacji technicznych i możliwość doboru rozwiązania znajduje się na stronie klapy żaluzjowe ALUCO VENTRA.

Warto również zobaczyć pozostałe systemy oddymiania grawitacyjnego ALUCO oraz rozwiązania z kategorii klap dymowych.

FAQ – żaluzje napowietrzające

Co to są klapy żaluzjowe?

Są to urządzenia wyposażone w kilka ruchomych lameli, których otwarcie umożliwia przepływ powietrza. W zależności od projektu mogą być elementem systemu oddymiania, napowietrzania lub wentylacji naturalnej.

Do czego służą żaluzje napowietrzające?

Mogą służyć do odprowadzania dymu i gorących gazów z budynku lub do dostarczania powietrza kompensacyjnego potrzebnego do prawidłowej pracy systemu oddymiania.

Czy klapy żaluzjowe mogą służyć do napowietrzania?

Tak. Odpowiednio dobrane klapy mogą pełnić funkcję napowietrzającą i dostarczać świeże powietrze do wnętrza obiektu podczas pracy systemu oddymiania.

Gdzie montuje się klapy żaluzjowe?

W zależności od konstrukcji urządzenia i projektu budynku mogą być montowane między innymi w elewacjach oraz świetlikach. ALUCO VENTRA może być stosowana także w świetlikach pionowych i szedowych.

Czy klapy żaluzjowe mogą być wykorzystywane do wentylacji?

W odpowiedniej konfiguracji urządzenia żaluzjowe mogą być wykorzystywane również do wentylacji naturalnej. Funkcja ta powinna być jednak przewidziana na etapie projektowania systemu.

Czym klapa żaluzjowa różni się od klapy dymowej?

Podstawową różnicą jest konstrukcja. Klapa żaluzjowa wykorzystuje kilka obracających się lameli, podczas gdy klasyczna klapa dymowa najczęściej posiada większe otwierane skrzydło. Oba rozwiązania mogą być elementami systemów oddymiania, ale ich zastosowanie i miejsce montażu mogą być różne.

Ariticle Klapy żaluzjowe – jak działają i gdzie się je stosuje? comes form Aluco System.

Gdzie stosuje się klapy dymowe? Zastosowanie i montaż

Karol — Tue, 21 Jul 2026 17:05:37 +0000

Gdzie stosuje się klapy dymowe?

Klapy dymowe stosuje się przede wszystkim w budynkach, w których podczas pożaru trzeba sprawnie odprowadzić dym, gorące gazy oraz nadmiar ciepła. Najczęściej klapy dymowe spotykamy je w halach przemysłowych, magazynach, zakładach produkcyjnych, centrach logistycznych, obiektach handlowych, halach sportowych oraz budynkach użyteczności publicznej.

Nie oznacza to jednak, że każdy z tych obiektów wymaga identycznego rozwiązania. O liczbie, rodzaju i rozmieszczeniu urządzeń decydują między innymi konstrukcja budynku, jego powierzchnia i wysokość, sposób użytkowania, podział na strefy dymowe oraz wymagania określone w dokumentacji przeciwpożarowej.

Jaką funkcję pełnią i jak działają klapy dymowe?

W czasie pożaru rozgrzany dym unosi się i gromadzi pod dachem lub stropem budynku. Po uruchomieniu klapy dymowe tworzą otwory, przez które produkty spalania mogą zostać odprowadzone na zewnątrz.

Prawidłowo zaprojektowany system pomaga:

ograniczyć zadymienie wnętrza,
poprawić widoczność na drogach ewakuacyjnych,
zmniejszyć ilość ciepła gromadzącego się pod dachem,
stworzyć lepsze warunki do prowadzenia akcji ratowniczej,
ograniczyć rozprzestrzenianie się dymu do sąsiednich części obiektu.

Klapa nie działa jednak jako całkowicie niezależne urządzenie. Jest częścią systemu wentylacji pożarowej, który może obejmować również centralę sterującą, czujki, siłowniki, przyciski ręcznego uruchomienia oraz otwory doprowadzające powietrze kompensacyjne. CNBOP-PIB wskazuje organizację napływu kompensacyjnego jako jeden z istotnych elementów projektowania oddymiania, zwłaszcza w obiektach wielkokubaturowych.

Najczęstsze miejsca zastosowania klap dymowych

Rodzaj obiektu	Dlaczego stosuje się oddymianie?
Hale przemysłowe	Duża powierzchnia i gromadzenie się dymu pod konstrukcją dachu
Magazyny i centra logistyczne	Wysokie składowanie oraz znaczna ilość materiałów
Zakłady produkcyjne	Maszyny, instalacje i zróżnicowane procesy technologiczne
Centra handlowe	Duża liczba użytkowników i rozbudowane drogi ewakuacyjne
Obiekty sportowe	Wysokie wnętrza oraz okresowo duża liczba osób
Budynki publiczne	Konieczność ochrony dróg ewakuacyjnych
Klatki schodowe	Odprowadzanie dymu z pionowej drogi ewakuacyjnej

Klapy dymowe w halach przemysłowych

Hale przemysłowe należą do najczęstszych miejsc montażu klap oddymiających. Ich duża kubatura i rozległa powierzchnia powodują, że dym może szybko rozprzestrzeniać się pod konstrukcją dachu.

Urządzenia można instalować bezpośrednio w pokryciu dachowym albo integrować z pasmami świetlnymi. Klapy punktowe pozwalają na rozmieszczenie otworów oddymiających w konkretnych miejscach dachu, zgodnie z układem stref i wymaganiami projektu.

W halach przemysłowych należy zwrócić uwagę również na położenie maszyn, instalacji technologicznych, suwnic, regałów i kurtyn dymowych. Elementy te mogą wpływać na przepływ dymu oraz możliwość swobodnego otwarcia skrzydeł klap.

Zastosowanie klap dymowych w magazynach i centrach logistycznych

W obiektach magazynowych istotnym czynnikiem jest ilość i sposób składowania materiałów. Wysokie regały mogą zmieniać sposób przemieszczania się dymu, a przechowywane towary wpływają na możliwą intensywność rozwoju pożaru.

Projekt systemu powinien uwzględniać między innymi:

wysokość składowania,
układ regałów,
podział na strefy pożarowe i dymowe,
przebieg dróg ewakuacyjnych,
rozmieszczenie instalacji tryskaczowej,
lokalizację doków i bram przeładunkowych.

CNBOP-PIB omawia magazyny i centra handlowe jako przykładowe obiekty wymagające indywidualnego projektowania systemów wentylacji pożarowej.

Klapy ALUCO są przeznaczone między innymi do magazynów, centrów logistycznych i obiektów produkcyjnych. W zależności od konstrukcji budynku mogą być montowane bezpośrednio na dachu, w pasmach świetlnych lub jako urządzenia żaluzjowe.

Klapy dymowe w zakładach produkcyjnych

Zakłady produkcyjne wymagają szczególnie indywidualnego podejścia. Inne zagrożenia występują w przemyśle spożywczym, inne w hali obróbki metalu, a jeszcze inne w zakładach wykorzystujących tworzywa sztuczne lub materiały łatwopalne.

Przy doborze systemu analizuje się między innymi:

charakter prowadzonej produkcji,
rodzaj wykorzystywanych surowców,
rozmieszczenie maszyn,
obecność źródeł wysokiej temperatury,
sposób magazynowania materiałów,
liczbę pracowników,
konstrukcję i wysokość hali.

Klapy mogą być połączone z pasmami świetlnymi, dzięki czemu jedno rozwiązanie spełnia funkcję przeciwpożarową, doświetla wnętrze i — przy odpowiednim wyposażeniu — umożliwia codzienne przewietrzanie hali. Klapy ALUCO FIRE SL mogą być sterowane pneumatycznie lub elektrycznie, a napęd elektryczny pozwala wykorzystać je również do wentylacji poprzez częściowe otwarcie skrzydeł.

Centra handlowe i obiekty usługowe

W centrach handlowych szczególne znaczenie ma liczba użytkowników. Wiele osób przebywających w budynku nie zna jego układu, dlatego utrzymanie odpowiedniej widoczności na drogach ewakuacyjnych jest jednym z ważnych założeń systemu oddymiania.

Urządzenia mogą być montowane nad:

pasażami,
atriami,
klatkami schodowymi,
przestrzeniami wspólnymi,
zapleczami magazynowymi,
strefami dostaw.

W wysokich atriach dym naturalnie przemieszcza się do górnej części przestrzeni. Nie oznacza to jednak, że wystarczy zamontować jedną dużą klapę w najwyższym punkcie. Liczba urządzeń oraz sposób ich uruchamiania powinny wynikać ze scenariusza pożarowego i podziału budynku na strefy.

Hale sportowe i obiekty widowiskowe

Hale sportowe, sale widowiskowe i centra wystawiennicze mają zazwyczaj dużą kubaturę oraz wysokie wnętrza. Podczas wydarzeń może jednocześnie przebywać w nich wiele osób, dlatego system powinien uwzględniać przewidywaną liczbę użytkowników oraz przebieg wyjść ewakuacyjnych.

Znaczenie mają także trybuny, konstrukcja dachu, elementy akustyczne, oświetlenie techniczne i sufity podwieszane. Mogą one wpływać na drogę przepływu dymu oraz miejsce, w którym będzie się on gromadził.

W takich budynkach klapy dachowe często łączy się ze świetlikami, co pozwala wykorzystać powierzchnię dachu również do naturalnego doświetlenia obiektu.

Budynki użyteczności publicznej i klatki schodowe

Systemy oddymiania spotykane są również w szkołach, urzędach, hotelach, szpitalach, biurowcach i budynkach wielokondygnacyjnych.

Szczególnym przypadkiem są klatki schodowe. Dym przedostający się do tej przestrzeni może utrudnić opuszczenie budynku, ponieważ klatka jest zazwyczaj pionową drogą ewakuacyjną łączącą kilka kondygnacji.

Klapa może zostać zamontowana w dachu nad klatką schodową lub w górnej części jej ściany. Konieczne jest przy tym zapewnienie dopływu powietrza uzupełniającego w dolnej części budynku. Badania opublikowane przez CNBOP-PIB wskazują, że skuteczność oddymiania klatki schodowej zależy także od właściwie kontrolowanego napływu powietrza.

Zastosowania klap dymowych

Rodzaj urządzenia powinien być dopasowany do konstrukcji budynku i przyjętego sposobu oddymiania.

Miejsce montażu	Typowe rozwiązanie
Dach hali	Punktowa klapa dymowa
Pasmo świetlne	Klapa zintegrowana ze świetlikiem
Świetlik szedowy	Klapa żaluzjowa
Górna część fasady	Oddymianie lub napowietrzanie
Dach klatki schodowej	Odprowadzanie dymu z drogi ewakuacyjnej

Punktowe klapy ALUCO FIRE SP są przeznaczone do montażu w wybranych miejscach dachu. Modele ALUCO FIRE SL integruje się z pasmami świetlnymi, natomiast urządzenia ALUCO VENTRA mogą być stosowane w fasadach i świetlikach szedowych, także jako elementy napowietrzania.

Klapa oddymiająca a napowietrzanie

Skuteczna praca systemu wymaga nie tylko odprowadzenia dymu, lecz także doprowadzenia odpowiedniej ilości świeżego powietrza. Powietrze kompensacyjne może napływać przez automatycznie otwierane drzwi, bramy, okna lub klapy żaluzjowe.

Bez zapewnienia napowietrzania ciąg grawitacyjny może być słabszy, a przepływ dymu mniej stabilny. Z tego względu klapy dachowe, otwory napowietrzające, centrala sterująca i automatyka powinny tworzyć jeden zaprojektowany układ.

Przykładem takiego połączenia jest realizacja ALUCO dla zakładu Colian w Opatówku, gdzie funkcję oddymiania wspomaga system napowietrzania oparty na klapach żaluzjowych ALUCO VENTRA.

Czy w każdym obiekcie trzeba stosować klapy dymowe?

Nie można odpowiedzieć na to pytanie jedynie na podstawie nazwy lub funkcji budynku. Nie każda hala, każdy magazyn czy obiekt sportowy będzie wymagał takiego samego systemu.

O konieczności zastosowania oddymiania i jego parametrach mogą decydować między innymi:

powierzchnia i wysokość budynku,
wielkość strefy pożarowej,
gęstość obciążenia ogniowego,
liczba i sposób poruszania się użytkowników,
długość dróg ewakuacyjnych,
rodzaj zastosowanych zabezpieczeń,
ustalenia projektu budowlanego i scenariusza pożarowego.

Warunki techniczne dla budynków określają wymagania związane z bezpieczeństwem pożarowym, natomiast konkretne rozwiązanie powinno zostać dobrane przez projektanta i uzgodnione z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych.

Dobór klap dymowych do obiektu

Dobór urządzenia nie powinien opierać się wyłącznie na jego wymiarach zewnętrznych. Ważnym parametrem jest powierzchnia czynna oddymiania, która opisuje rzeczywistą skuteczność odprowadzania dymu przy uwzględnieniu właściwości aerodynamicznych urządzenia.

Pod uwagę bierze się również:

klasę odporności na temperaturę,
obciążenie śniegiem i działanie wiatru,
sposób otwierania,
rodzaj napędu,
izolacyjność cieplną,
możliwość wentylacji codziennej,
kompatybilność z automatyką,
miejsce montażu.

Urządzenia stosowane w systemach kontroli rozprzestrzeniania dymu i ciepła podlegają wymaganiom odpowiednich norm z serii EN 12101.

FAQ – gdzie stosuje się klapy dymowe?

Czy klapy dymowe montuje się tylko w halach?

Nie. Stosuje się je również w magazynach, centrach logistycznych, zakładach produkcyjnych, obiektach handlowych, halach sportowych, budynkach publicznych i na klatkach schodowych.

Czy klapa dymowa może służyć do wentylacji?

Tak, pod warunkiem zastosowania odpowiedniego napędu i sterowania. Wybrane modele mogą być częściowo otwierane w celu codziennego przewietrzania budynku.

Czy klapy można montować w świetlikach dachowych?

Tak. Klapy mogą być integrowane z pasmami świetlnymi i świetlikami łukowymi, łącząc funkcję oddymiania z naturalnym doświetleniem wnętrza.

Czy klapy żaluzjowe służą tylko do oddymiania?

Nie. Mogą być wykorzystywane do oddymiania, wentylacji oraz doprowadzania powietrza kompensacyjnego.

Od czego zależy liczba klap?

Od wielkości budynku, podziału na strefy dymowe, wymaganej powierzchni czynnej oddymiania, konstrukcji dachu i parametrów wybranego urządzenia.

Kto powinien dobrać klapy dymowe?

Dobór powinien wynikać z dokumentacji projektowej przygotowanej przez osoby posiadające odpowiednie kompetencje. Rozwiązanie należy skoordynować z projektem ochrony przeciwpożarowej oraz pozostałymi instalacjami budynku.

Ariticle Gdzie stosuje się klapy dymowe? Zastosowanie i montaż comes form Aluco System.

Współczynnik U klap dymowych – czego właściwie dotyczy?

Karol — Thu, 16 Jul 2026 20:40:56 +0000

Współczynnik U klap dymowych – czego właściwie dotyczy?

Z tego powodu w nowoczesnych halach produkcyjnych, magazynach, centrach logistycznych i obiektach handlowych coraz większe znaczenie ma nie tylko powierzchnia czynna oddymiania czy niezawodność mechanizmu otwierającego, ale również współczynnik U klapy dymowej.

Klapy dymowe są przede wszystkim elementami systemu bezpieczeństwa pożarowego. W razie pożaru mają umożliwić skuteczne odprowadzenie dymu, szkodliwych gazów oraz nadmiaru ciepła na zewnątrz budynku. Przez większość czasu pozostają jednak zamknięte i stanowią część przegrody dachowej.

Wartość U może mieć bezpośredni wpływ na straty energii przez dach. Problem polega na tym, że w ofertach różnych producentów parametr ten nie zawsze odnosi się do dokładnie tego samego elementu. Porównywanie samych liczb bez sprawdzenia sposobu ich wyznaczenia może więc prowadzić do błędnych wniosków.

Co oznacza współczynnik U klapy dymowej?

Współczynnik przenikania ciepła U określa ilość ciepła przenikającą przez przegrodę o określonej powierzchni przy różnicy temperatur między jej stronami. Wyrażany jest w jednostce:

W/m²K

Im niższa wartość U, tym lepsza izolacyjność cieplna analizowanego elementu. Oznacza to, że przez daną przegrodę przenika mniej energii cieplnej.

Współczynnik U może odnosić się między innymi do:

ściany,
dachu,
okna,
drzwi,
świetlika,
pasma świetlnego,
klapy dymowej,
konkretnego elementu wypełniającego.

Z technicznego punktu widzenia współczynnik przenikania ciepła opisuje przepływ ciepła przez konkretny, ściśle określony element. Dlatego przy każdej podawanej wartości należy sprawdzić, jaka część konstrukcji została uwzględniona w obliczeniu lub badaniu.

Czego może dotyczyć współczynnik U klapy dymowej?

To najważniejsze pytanie, jakie powinien zadać projektant, wykonawca lub inwestor analizujący dokumentację produktu.

Współczynnik U podany przy klapie dymowej może odnosić się do:

samej płyty poliwęglanowej,
wypełnienia skrzydła,
kompletnego skrzydła wraz z profilem,
całej klapy bez podstawy,
kompletnego urządzenia wraz z podstawą,
określonej konfiguracji i wymiaru klapy.

Nie są to wartości, które można bezpośrednio ze sobą porównywać.

Płyta poliwęglanowa może mieć bardzo dobre parametry termiczne, ale nie oznacza to automatycznie, że taki sam współczynnik osiągnie kompletna klapa. W gotowym urządzeniu pojawiają się również profile, połączenia, uszczelnienia, zawiasy, mocowania oraz miejsca styku skrzydła z podstawą.

Każdy z tych elementów może wpływać na końcowy bilans cieplny.

Zakres parametru	Co obejmuje?	Czy nadaje się do porównania całych klap?
Płyta poliwęglanowa	Sam materiał lub układ komór płyty	Nie
Wypełnienie skrzydła	Płytę zamontowaną w obrębie skrzydła	Nie zawsze
Kompletne skrzydło	Wypełnienie, profile i rama skrzydła	Częściowo
Klapa bez podstawy	Skrzydło, rama i mechanizm klapy	Tylko przy takim samym zakresie
Kompletna klapa z podstawą	Całe urządzenie wraz z podstawą	Tak, jeśli porównywane są podobne konfiguracje
Konkretna konfiguracja	Określony wymiar, wypełnienie i wyposażenie	Tak, ale tylko dla tej wersji

Najważniejsze jest zawsze sprawdzenie, czego dokładnie dotyczy podana wartość U. Parametr samej płyty nie powinien być porównywany z wynikiem kompletnego urządzenia.

Współczynnik U płyty nie jest tym samym co U całej klapy

Jednym z najczęściej popełnianych błędów jest traktowanie współczynnika U wypełnienia jako parametru kompletnej klapy dymowej.

Wypełnienie skrzydła może być wykonane między innymi z:

wielokomorowej płyty poliwęglanowej,
zestawu kilku płyt,
panelu nieprzezroczystego,
materiału o podwyższonej izolacyjności.

Producent płyty podaje parametr odnoszący się wyłącznie do samego materiału lub konkretnego układu komór. Po zamontowaniu w ramie powstaje jednak kompletna konstrukcja, w której część powierzchni zajmują profile oraz połączenia.

Jeżeli profile nie mają odpowiednich przekładek termicznych, mogą przewodzić ciepło znacznie intensywniej niż samo wypełnienie. W takim przypadku bardzo dobry parametr płyty nie gwarantuje równie dobrego wyniku całego urządzenia.

Dlatego dwie klapy wykorzystujące podobny poliwęglan mogą mieć różną izolacyjność cieplną.

Co wpływa na rzeczywistą izolacyjność klapy dymowej?

Na końcowe parametry termiczne wpływa cały układ konstrukcyjny, a nie tylko jeden jego element.

Wypełnienie skrzydła

Ważne są między innymi grubość płyty, liczba komór, jej budowa oraz sposób połączenia poszczególnych warstw. Zazwyczaj bardziej rozbudowane wypełnienia ograniczają przepływ ciepła skuteczniej niż cienkie, proste płyty.

Nie można jednak oceniać klapy wyłącznie na tej podstawie.

Konstrukcja profili

Aluminium jest materiałem trwałym, lekkim i odpornym na działanie warunków atmosferycznych, ale jednocześnie bardzo dobrze przewodzi ciepło. Dlatego w konstrukcjach o podwyższonej izolacyjności stosuje się tak zwane profile ciepłe.

Ich zadaniem jest ograniczenie bezpośredniego przepływu energii między wewnętrzną a zewnętrzną częścią profilu.

Połączenie skrzydła z ramą

Miejsce styku ruchomego skrzydła z ramą klapy ma duże znaczenie dla zachowania szczelności. Istotne są tutaj geometria profili, docisk skrzydła oraz jakość zastosowanych uszczelnień.

Podstawa klapy dymowej

W przypadku klap punktowych podstawa stanowi znaczną część całego elementu dachowego. Może być wykonana jako prosta lub prosto-skośna i posiadać określoną wysokość oraz sposób izolacji.

Jeżeli w analizie termicznej pominięto podstawę, uzyskany parametr nie będzie opisywał kompletnego rozwiązania zamontowanego w dachu.

Sposób montażu

Nawet dobrze zaprojektowane urządzenie może nie osiągnąć zakładanych parametrów, jeżeli zostanie nieprawidłowo połączone z konstrukcją dachu. Szczególnie ważne są ciągłość izolacji, uszczelnienie styku z pokryciem dachowym oraz prawidłowe wykonanie obróbek.

Element klapy	Wpływ na izolacyjność
Wypełnienie skrzydła	Decyduje o przenikaniu ciepła przez największą część powierzchni
Profile aluminiowe	Mogą tworzyć mostki termiczne, jeśli nie mają przekładek lub rozwiązań izolacyjnych
Uszczelnienia	Ograniczają przenikanie powietrza i poprawiają szczelność
Połączenie skrzydła z ramą	Wpływa na docisk, szczelność i lokalne straty ciepła
Podstawa klapy	Jej konstrukcja i izolacja mają wpływ na parametr całego urządzenia
Zawiasy i mechanizmy	Metalowe elementy mogą lokalnie zwiększać przepływ ciepła
Montaż w dachu	Nieprawidłowe połączenie z izolacją dachu może pogorszyć efekt całego systemu

Dobra izolacyjność cieplna jest wynikiem pracy całej konstrukcji, a nie wyłącznie zastosowania grubszej płyty poliwęglanowej.

Czy klapa dymowa może osiągać U poniżej 0,5 W/m²K?

Taką możliwość przewidują konstrukcje o podwyższonej izolacyjności cieplnej.

Przykładem jest wysokoizolacyjna wersja ALUCO FIRE. Zgodnie z dokumentacją ALUCO klapy te wykonywane są w systemie bez mostków termicznych, z zastosowaniem ciepłych profili. Konstrukcja może osiągać współczynnik przenikania ciepła na poziomie U < 0,5 W/m²K.

Rozwiązanie przeznaczone jest przede wszystkim do obiektów o wysokich wymaganiach termicznych oraz tam, gdzie szczególnie istotne jest ograniczenie strat energii przez dach.

Należy jednak pamiętać, że sformułowanie „nawet U < 0,5 W/m²K” wskazuje na parametr osiągany w określonej wersji lub konfiguracji. W projekcie zawsze należy potwierdzić, jakiego dokładnie układu dotyczy podana wartość.

Znaczenie mogą mieć między innymi:

wymiary klapy,
liczba skrzydeł,
rodzaj wypełnienia,
wariant podstawy,
sposób montażu,
wyposażenie dodatkowe.

Źródło: Aluco Fire SL

Mostki termiczne w klapach dymowych

Mostek termiczny to miejsce, w którym ciepło przepływa intensywniej niż przez sąsiednie części przegrody. Może powstać między innymi w obrębie:

metalowych profili,
połączeń konstrukcyjnych,
podstawy,
zawiasów,
obróbek,
styku klapy z dachem.

Występowanie mostków termicznych może prowadzić do lokalnego wychładzania powierzchni. W niesprzyjających warunkach może się to wiązać z kondensacją pary wodnej, pogorszeniem komfortu termicznego oraz zwiększeniem strat energii.

Szczególne znaczenie ma więc nie tylko jakość samego wypełnienia, ale również sposób zaprojektowania profili i połączeń.

Dlaczego parametr U jest ważny w ogrzewanych halach?

Klapy dymowe są montowane bezpośrednio w dachu, czyli w części budynku, przez którą może uciekać znaczna ilość ciepła. Ma to szczególne znaczenie w dużych obiektach, w których znajduje się wiele klap, świetlików i innych otworów dachowych.

Nawet niewielka różnica w izolacyjności pojedynczego urządzenia może mieć większe znaczenie po uwzględnieniu wszystkich elementów zamontowanych na dachu.

Dobór klap o lepszych parametrach cieplnych warto rozważyć szczególnie w:

ogrzewanych halach produkcyjnych,
magazynach wysokiego składowania,
centrach logistycznych,
obiektach spożywczych,
halach sportowych,
budynkach handlowych,
obiektach o podwyższonych wymaganiach energetycznych.

Nie oznacza to jednak, że najniższy współczynnik U powinien być jedynym kryterium wyboru. Klapa dymowa jest urządzeniem przeciwpożarowym, dlatego pierwszeństwo mają jej prawidłowe zaprojektowanie, niezawodność i zgodność z wymaganiami systemu oddymiania.

Seria ALUCO FIRE obejmuje klapy przeznaczone do montażu zarówno w pasmach świetlnych łukowych, jak i jako samodzielne klapy punktowe. Urządzenia mogą pracować jako elementy systemów oddymiania oraz, w odpowiednich konfiguracjach, realizować funkcję wentylacji.

Czy niższy współczynnik U zawsze oznacza lepszą klapę?

Pod względem izolacyjności termicznej niższa wartość jest korzystniejsza. Nie przesądza ona jednak o ogólnej jakości urządzenia.

Przy doborze klapy należy uwzględnić także:

wymaganą powierzchnię czynną oddymiania,
współczynnik aerodynamiczny,
wymiary otworu,
sposób montażu,
obciążenie śniegiem,
odporność na działanie wiatru,
niezawodność działania,
klasę działania w niskiej i wysokiej temperaturze,
rodzaj napędu,
możliwość wykorzystania do codziennej wentylacji.

W dokumentacji ALUCO FIRE znajdują się między innymi klasyfikacje dotyczące obciążenia śniegiem, działania w niskiej temperaturze, odporności na wiatr oraz liczby cykli pracy. Pokazuje to, że współczynnik U jest jednym z wielu parametrów, które należy uwzględniać podczas doboru urządzenia.

Klapy dymowe ALUCO FIRE HI do obiektów o wysokich wymaganiach termicznych

ALUCO FIRE HI jest rozwiązaniem przeznaczonym dla inwestycji, w których trzeba połączyć funkcję oddymiania z ograniczeniem strat ciepła przez dach.

Wysokoizolacyjna konstrukcja może znaleźć zastosowanie przede wszystkim w budynkach:

intensywnie ogrzewanych,
pracujących przez cały rok,
wymagających stabilnych warunków wewnętrznych,
projektowanych z naciskiem na efektywność energetyczną,
wyposażonych w dużą liczbę urządzeń dachowych.

System ciepłych profili i konstrukcja ograniczająca mostki termiczne pozwalają uzyskać parametry wyraźnie lepsze niż w standardowych, nieizolowanych układach aluminiowych. Według materiałów ALUCO wersja HI może osiągnąć wartość poniżej 0,5 W/m²K.

Ostateczny dobór powinien być jednak każdorazowo wykonany dla konkretnego obiektu, urządzenia i wymaganej konfiguracji.

Źródło: Katalog klap dymowych Aluco ZOBACZ

FAQ – najczęściej zadawane pytania

Co oznacza współczynnik U klapy dymowej?

Współczynnik U określa przenikanie ciepła przez analizowany element. Im niższa wartość, tym lepsza jest jego izolacyjność termiczna. Zawsze trzeba jednak sprawdzić, czy parametr dotyczy całej klapy, skrzydła czy wyłącznie wypełnienia.

Czy U płyty poliwęglanowej jest współczynnikiem całej klapy?

Nie. Parametr płyty opisuje jedynie samo wypełnienie. Na współczynnik kompletnej klapy wpływają również profile, rama, uszczelki, podstawa oraz połączenia między elementami.

Czy klapy dymowe mogą mieć mostki termiczne?

Tak. Mogą one występować między innymi w obrębie aluminiowych profili, ramy, podstawy, zawiasów oraz połączenia klapy z dachem. W konstrukcjach wysokoizolacyjnych stosuje się rozwiązania ograniczające ich powstawanie.

Jaki współczynnik U osiągają klapy ALUCO FIRE HI?

Według dokumentacji ALUCO wysokoizolacyjne klapy FIRE HI mogą osiągać współczynnik przenikania ciepła na poziomie U < 0,5 W/m²K. Są wykonywane z wykorzystaniem ciepłych profili i systemu bez mostków termicznych.

Czy współczynnik U zależy od wymiaru klapy?

Może zależeć od wymiaru i konfiguracji urządzenia. Wraz ze zmianą proporcji powierzchni wypełnienia do powierzchni profili może zmienić się końcowy wynik dla całej konstrukcji.

Czy najniższy współczynnik U powinien decydować o wyborze klapy?

Nie. Izolacyjność cieplna jest ważna, ale klapa dymowa jest przede wszystkim urządzeniem przeciwpożarowym. Należy uwzględnić również powierzchnię czynną oddymiania, parametry aerodynamiczne, odporność na śnieg i wiatr, niezawodność oraz zgodność z projektem systemu oddymiania.

Ariticle Współczynnik U klap dymowych – czego właściwie dotyczy? comes form Aluco System.

Do czego służy klapa dymowa? Sprawdź, jak działa i dlaczego jest tak ważna

Karol — Thu, 09 Jul 2026 19:09:26 +0000

Do czego służy klapa dymowa? Jak działa i dlaczego jest tak ważna?

Klapa dymowa służy do szybkiego usuwania dymu, gorących gazów pożarowych oraz nadmiaru ciepła z budynku podczas pożaru. Jest jednym z najważniejszych elementów systemu oddymiania grawitacyjnego, którego zadaniem jest poprawa bezpieczeństwa ludzi oraz ograniczenie skutków pożaru.

W praktyce oznacza to, że po wykryciu pożaru klapa otwiera się automatycznie lub ręcznie, umożliwiając wydostanie się dymu przez dach. Dzięki temu wewnątrz budynku powstaje warstwa powietrza o lepszej widoczności, co znacząco ułatwia ewakuację osób oraz działania straży pożarnej.

W nowoczesnych obiektach przemysłowych klapy dymowe są często zintegrowane ze świetlikami dachowymi, tworząc kompleksowy system oddymiania i naturalnego doświetlenia hali.

Czym jest klapa dymowa?

Klapa dymowa to urządzenie montowane najczęściej w dachu budynku, którego głównym zadaniem jest odprowadzenie dymu oraz gorącego powietrza podczas pożaru.

Może być wyposażona w:

napęd elektryczny,
siłownik pneumatyczny,
siłownik gazowy,
system sterowania współpracujący z centralą oddymiania.

Po otrzymaniu sygnału z systemu przeciwpożarowego klapa otwiera się automatycznie, zapewniając skuteczne oddymienie obiektu.

Jak działa klapa dymowa?

Podczas pożaru gorący dym unosi się ku górze. Po otwarciu klapy wykorzystuje się naturalne zjawisko konwekcji – dym wydostaje się przez otwór dachowy, a jego miejsce zajmuje świeże powietrze napływające przez odpowiednio zaprojektowane otwory napowietrzające.

Schemat działania wygląda następująco:

Czujki wykrywają pożar.
Centrala oddymiania wysyła sygnał.
Klapa otwiera się automatycznie.
Dym oraz gorące gazy opuszczają budynek.
Widoczność w strefach ewakuacyjnych ulega poprawie.
Temperatura pod stropem spada, ograniczając ryzyko uszkodzenia konstrukcji.

Dzięki temu osoby znajdujące się w budynku mają więcej czasu na bezpieczne opuszczenie obiektu.

Dlaczego skuteczne oddymianie jest tak ważne?

Wbrew powszechnej opinii największym zagrożeniem podczas pożaru nie jest sam ogień, lecz dym.

To właśnie on ogranicza widoczność, utrudnia oddychanie i może prowadzić do utraty przytomności już po kilku minutach.

Prawidłowo zaprojektowany system oddymiania pozwala:

szybko usuwać dym,
ograniczyć wzrost temperatury,
poprawić warunki ewakuacji,
zwiększyć bezpieczeństwo ratowników,
ograniczyć szkody powstałe podczas pożaru,
chronić konstrukcję budynku przed działaniem wysokiej temperatury.

Gdzie stosuje się klapy dymowe?

Klapy dymowe znajdują zastosowanie wszędzie tam, gdzie wymagane jest skuteczne oddymianie budynku.

Najczęściej montowane są w:

halach produkcyjnych,
magazynach,
centrach logistycznych,
galeriach handlowych,
obiektach sportowych,
budynkach użyteczności publicznej,
centrach dystrybucyjnych,
halach przemysłowych.

Dobór odpowiedniego rozwiązania zależy od wielkości obiektu, jego przeznaczenia oraz wymagań projektu ochrony przeciwpożarowej.

Czy klapa służy wyłącznie podczas pożaru?

Nie zawsze. Nowoczesne klapy mogą pełnić również funkcję codziennej wentylacji naturalnej.

Po odpowiednim wyposażeniu w automatykę możliwe jest:

przewietrzanie hali,
usuwanie nadmiaru ciepła,
poprawa komfortu pracy,
ograniczenie kosztów klimatyzacji.

Takie rozwiązanie pozwala wykorzystać jeden system zarówno do bezpieczeństwa pożarowego, jak i codziennej eksploatacji budynku.

Połączenie ze świetlikami dachowymi

W nowoczesnym budownictwie przemysłowym bardzo często stosuje się klapy dymowe zintegrowane ze świetlikami dachowymi.

Takie rozwiązanie łączy kilka funkcji:

naturalne doświetlenie hali,
skuteczne oddymianie,
możliwość wentylacji naturalnej,
poprawę efektywności energetycznej budynku.

Dzięki temu inwestor otrzymuje system, który zwiększa bezpieczeństwo oraz komfort użytkowania obiektu.

Dlaczego warto wybrać rozwiązania ALUCO?

Projektując system oddymiania, warto postawić na rozwiązania dopasowane do konkretnego obiektu.

ALUCO oferuje nowoczesne klapy dymowe przeznaczone do hal przemysłowych, magazynów oraz budynków użyteczności publicznej. Systemy mogą być integrowane ze świetlikami dachowymi oraz naturalną wentylacją, tworząc kompleksowe rozwiązanie odpowiadające wymaganiom współczesnego budownictwa.

Aluco najważniejsze rozwiązania w temacie oddymiania to przede wszystkim:

Każda realizacja jest dobierana indywidualnie z uwzględnieniem projektu, obowiązujących przepisów oraz potrzeb inwestora.

FAQ – Do czego służy klapa dymowa?

Klapa dymowa usuwa dym, gorące gazy oraz ciepło powstające podczas pożaru. Dzięki temu poprawia warunki ewakuacji i zwiększa bezpieczeństwo osób przebywających w budynku.

Jak działa klapa dymowa?

Po wykryciu pożaru system automatycznie otwiera klapę, umożliwiając odprowadzenie dymu przez dach. Proces wykorzystuje naturalny ruch gorącego powietrza ku górze.

Kiedy system otwiera klapy?

Tak. W większości nowoczesnych systemów klapy otwierają się automatycznie po otrzymaniu sygnału z centrali oddymiania. Możliwe jest również ręczne uruchomienie.

Czy można wykorzystać je do wentylacji?

Tak. Odpowiednio wyposażone klapy mogą być wykorzystywane także do codziennej wentylacji naturalnej oraz usuwania nadmiaru ciepła z hali.

Czy każda hala przemysłowa musi mieć klapy dymowe?

To zależy od projektu budynku oraz obowiązujących przepisów przeciwpożarowych. W wielu obiektach przemysłowych zastosowanie systemu oddymiania jest wymagane lub zalecane w celu zapewnienia odpowiedniego poziomu bezpieczeństwa.

Ariticle Do czego służy klapa dymowa? Sprawdź, jak działa i dlaczego jest tak ważna comes form Aluco System.
