Rozmieszczenie klap dymowych – jak prawidłowo zaplanować je w hali przemysłowej?
W projektowaniu systemu oddymiania hali pytanie „ile klap dymowych potrzeba?” pojawia się bardzo często. Sama liczba urządzeń nie daje jednak odpowiedzi na pytanie, czy system będzie działał prawidłowo. Znacznie ważniejsze jest rozmieszczenie klap dymowych, ich powierzchnia czynna, podział obiektu na strefy dymowe, geometria dachu oraz sposób zapewnienia napowietrzania.
Dlatego projektowania systemu nie powinno się zaczynać od wyboru określonej liczby klap z katalogu. Najpierw trzeba poznać wymagania dotyczące konkretnego obiektu, a następnie dobrać urządzenia, których parametry i lokalizacja pozwolą uzyskać wymagany efekt.
W przypadku hal produkcyjnych, magazynów i centrów logistycznych szczególnie istotne jest również uwzględnienie instalacji technologicznych, regałów, konstrukcji dachowej, pasm świetlnych oraz innych elementów, które mogą wpływać na przemieszczanie się dymu.

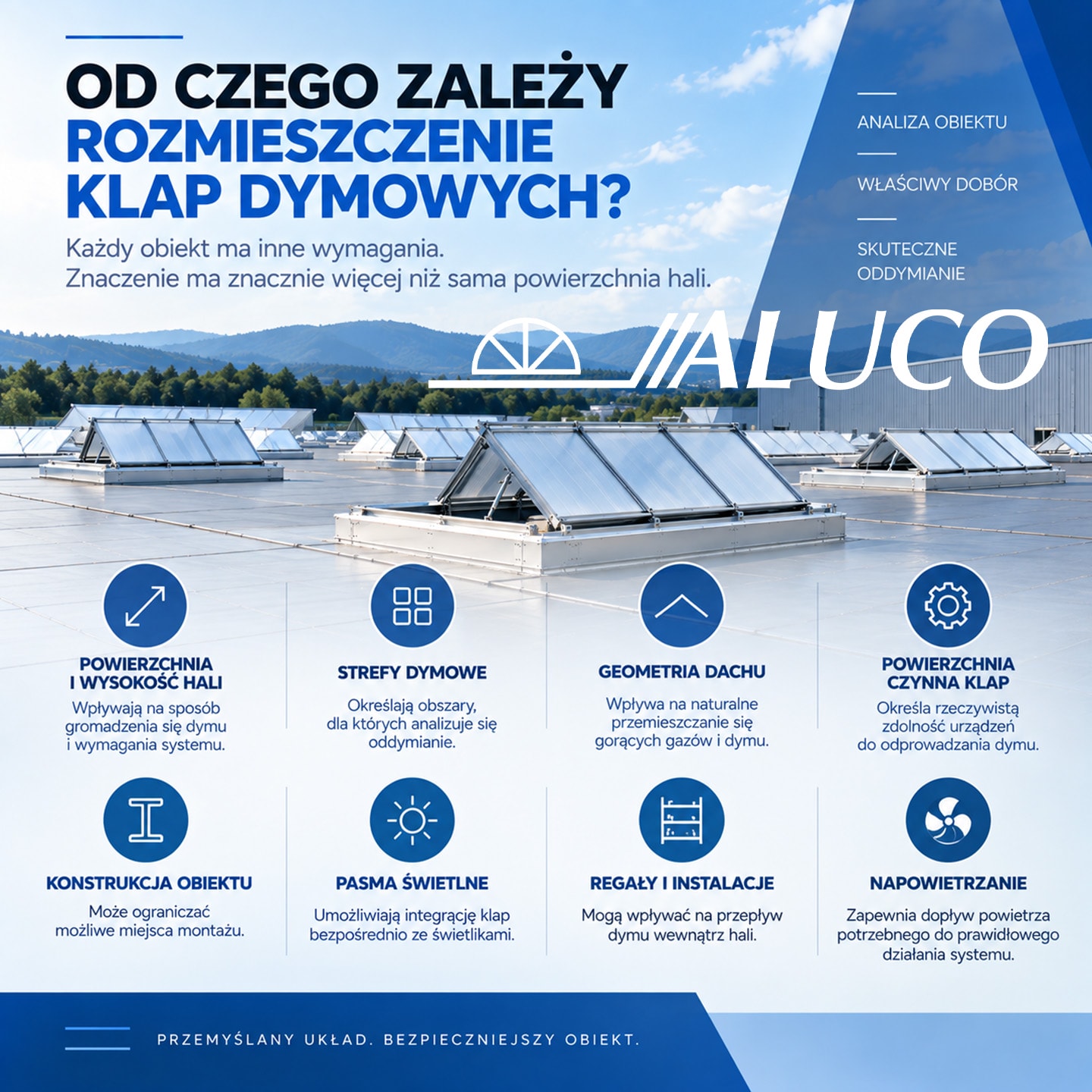

Od czego zależy rozmieszczenie klap dymowych?
Nie istnieje uniwersalny schemat, według którego na każdą określoną powierzchnię hali należy zastosować konkretną liczbę klap. Dwie hale o identycznej powierzchni mogą wymagać zupełnie innego układu systemu oddymiania.
Najważniejsze czynniki można przedstawić następująco:
| Element projektu | Znaczenie dla rozmieszczenia klap |
|---|---|
| Powierzchnia i wysokość hali | wpływają na sposób gromadzenia się dymu oraz wymagania systemu |
| Podział na strefy dymowe | określa obszary, dla których analizuje się oddymianie |
| Geometria dachu | wpływa na naturalne przemieszczanie się gorących gazów i dymu |
| Powierzchnia czynna klap | określa rzeczywistą zdolność urządzeń do odprowadzania dymu |
| Konstrukcja obiektu | może ograniczać możliwe miejsca montażu |
| Pasma świetlne | umożliwiają integrację klap bezpośrednio ze świetlikami |
| Regały i instalacje | mogą wpływać na przepływ dymu wewnątrz hali |
| Napowietrzanie | zapewnia dopływ powietrza potrzebnego do prawidłowego działania systemu |
Właśnie dlatego rozmieszczenie klap oddymiających powinno wynikać z projektu, a nie z prostego przelicznika liczby urządzeń na metr kwadratowy.
ALUCO oferuje zarówno punktowe klapy oddymiające FIRE SP, jak i klapy FIRE SL przeznaczone do integracji z pasmami świetlnymi. Pozwala to dopasować sposób montażu urządzeń do konstrukcji i geometrii konkretnego obiektu.

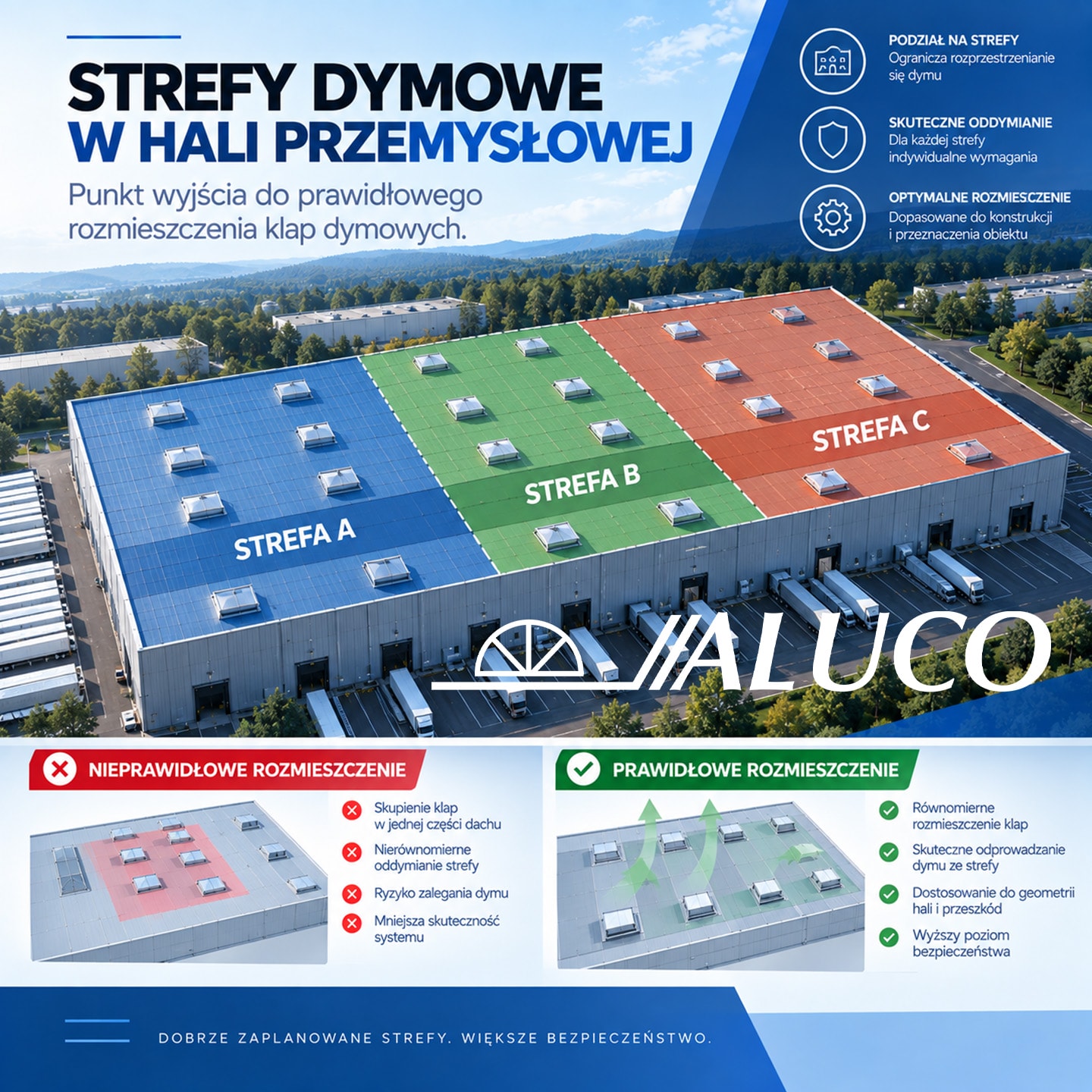

Strefy dymowe – od nich warto zacząć
Duża hala przemysłowa nie zawsze powinna być traktowana jako jedna przestrzeń z punktu widzenia oddymiania. W projekcie mogą zostać wydzielone strefy dymowe, których zadaniem jest ograniczenie swobodnego przemieszczania się dymu po całym obiekcie.
Dla każdej takiej strefy analizuje się wymagania systemu oraz potrzebną powierzchnię czynną urządzeń oddymiających.
Oznacza to, że zamiast myśleć:
„hala ma 8000 m² – ile klap należy zamontować?”
należy odpowiedzieć między innymi na pytania:
Jak podzielona jest hala? Jaka jest jej wysokość? Jak będzie gromadził się dym? Jaka powierzchnia czynna oddymiania jest wymagana w poszczególnych obszarach? Gdzie można umieścić urządzenia, aby mogły skutecznie działać?
Takie podejście jest szczególnie istotne w dużych magazynach i obiektach produkcyjnych, gdzie układ funkcjonalny wnętrza może być znacznie bardziej skomplikowany niż sugeruje sama powierzchnia budynku.
Równomierne rozmieszczenie nie oznacza montażu „co kilka metrów”
Jednym z błędów jest traktowanie dachu jak regularnej siatki i rozmieszczanie klap w identycznych odstępach bez analizy pozostałych elementów obiektu.
Równomierne rozmieszczenie klap dymowych nie musi oznaczać jednakowych odległości między każdym urządzeniem.
Znaczenie ma cały układ systemu.
Trzeba uwzględnić miejsca gromadzenia się dymu, granice stref, konstrukcję dachu oraz przeszkody znajdujące się zarówno nad, jak i pod urządzeniami.
W hali mogą występować m.in. belki konstrukcyjne, kanały instalacyjne, podciągi, wysokie regały czy elementy linii technologicznych. Jeżeli ograniczają swobodne przemieszczanie się dymu w kierunku klapy, nawet urządzenie o bardzo dobrych parametrach nie powinno być analizowane w oderwaniu od całego układu obiektu.
Dlatego lokalizacja klapy jest równie istotna jak jej wielkość i parametry techniczne.

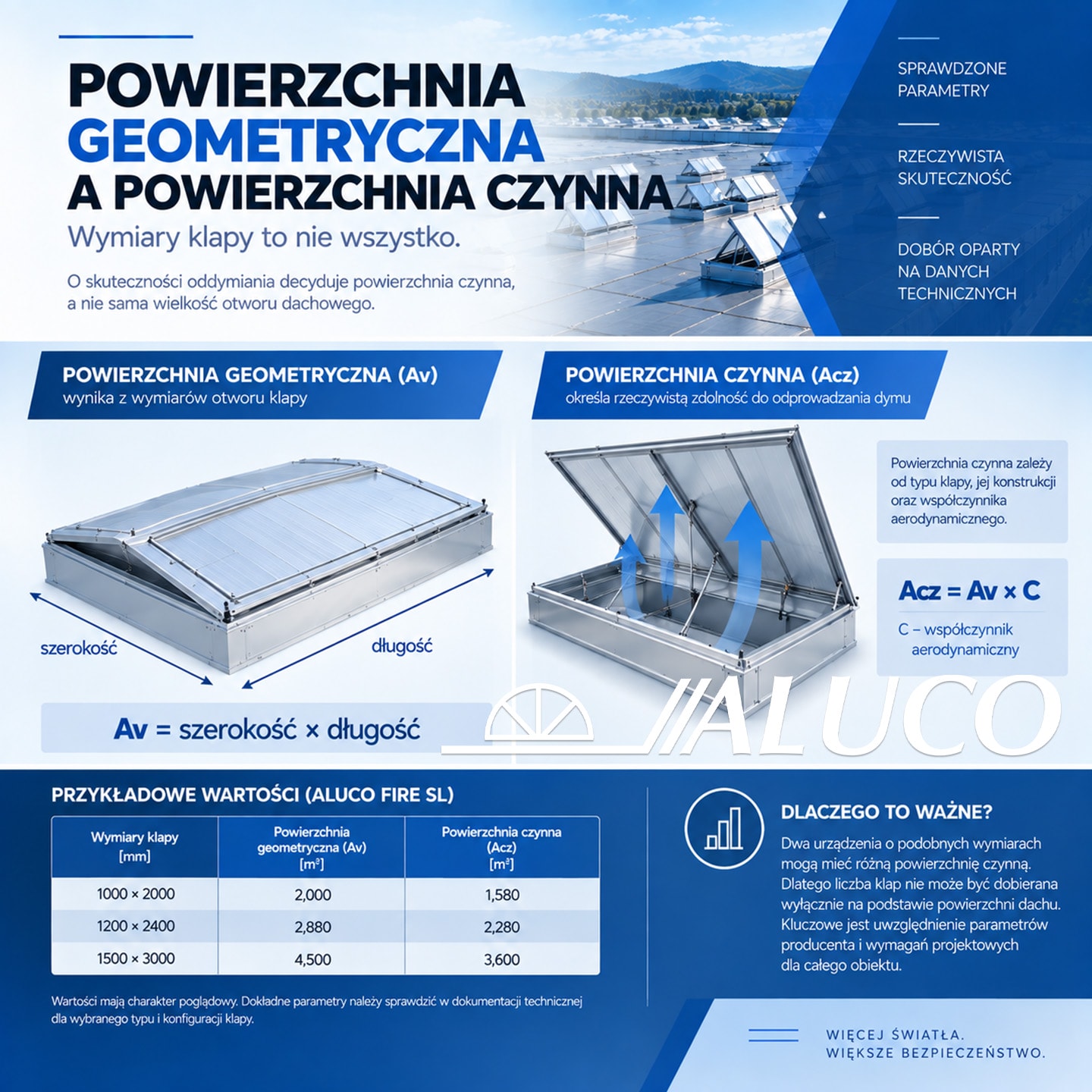

Powierzchnia geometryczna a powierzchnia czynna klapy
To jeden z najważniejszych parametrów przy doborze urządzeń.
Wymiary otworu klapy nie oznaczają automatycznie, że identyczna powierzchnia będzie wykorzystywana do skutecznego oddymiania.
W dokumentacji technicznej ALUCO rozróżniana jest między innymi:
AV – powierzchnia geometryczna, czyli powierzchnia wynikająca z wymiarów urządzenia,
oraz
Acz – powierzchnia czynna oddymiania, czyli parametr związany z rzeczywistą zdolnością urządzenia do odprowadzania dymu i ciepła.
Dobrze pokazuje to katalog systemów oddymiania ALUCO. Dla jednej z konfiguracji FIRE SL o wymiarach 1000 × 2000 mm powierzchnia geometryczna AV wynosi 2,000 m², natomiast podana powierzchnia czynna Acz wynosi 1,580 m². Konkretne wartości zależą od typu, wymiarów i konfiguracji klapy, dlatego należy korzystać z danych właściwych dla urządzenia przewidzianego w projekcie.
To pokazuje, dlaczego prosty sposób:
„potrzebujemy określonej powierzchni, więc dzielimy ją przez powierzchnię otworu klapy”
może prowadzić do błędnych wniosków.
W praktyce analizuje się parametry potwierdzone dla konkretnego rozwiązania.
Więcej małych klap czy mniej dużych?
Nie istnieje również zasada, że większa liczba urządzeń zawsze oznacza skuteczniejszy system.
Można wyobrazić sobie dwa rozwiązania. W pierwszym zastosowano kilka dużych urządzeń skupionych w wybranych miejscach dachu. W drugim zastosowano większą liczbę mniejszych klap rozmieszczonych w obrębie strefy.
Oba rozwiązania mogą uzyskać wymaganą sumaryczną powierzchnię czynną, ale sposób przemieszczania się dymu może być inny.
Dlatego trzeba analizować jednocześnie powierzchnię czynną urządzeń oraz ich lokalizację.
Nie można powiedzieć, że osiem klap będzie z definicji lepsze od sześciu. Jeśli sześć odpowiednio dobranych urządzeń zapewnia wymagane parametry i właściwe rozmieszczenie w strefach dymowych, większa liczba urządzeń nie musi przynosić dodatkowej korzyści.
Punktowe klapy dymowe ALUCO FIRE SP
Jeżeli dach hali nie posiada pasm świetlnych albo projekt wymaga dużej swobody lokalizacji urządzeń, można zastosować punktowe klapy oddymiające ALUCO FIRE SP.
Montuje się je bezpośrednio w określonych miejscach dachu, dzięki czemu ich układ może zostać dostosowany do podziału obiektu na strefy dymowe oraz geometrii hali.
System FIRE SP dostępny jest w wersjach jedno- i dwuskrzydłowych. ALUCO przewiduje możliwość zastosowania napędu pneumatycznego lub elektrycznego, a wybrane konfiguracje mogą być wykorzystywane również do wentylacji codziennej. Producent podaje dla systemu współczynnik aerodynamiczny sięgający w odpowiednich konfiguracjach do 0,75.
W przypadku rozmieszczenia punktowego projektant ma dużą elastyczność, ale jednocześnie musi dokładnie określić miejsce każdego urządzenia.
Klapy dymowe zintegrowane z pasmami świetlnymi
W halach wyposażonych w łukowe pasma świetlne innym rozwiązaniem są klapy ALUCO FIRE SL, montowane bezpośrednio w konstrukcji świetlika.
Pozwala to połączyć kilka funkcji dachu: naturalne doświetlenie wnętrza, oddymianie, a w odpowiedniej konfiguracji również wentylację codzienną.
System ALUCO FIRE SL dostępny jest w wariantach jedno- i dwuskrzydłowych oraz może wykorzystywać napęd pneumatyczny lub elektryczny. Aktualne materiały ALUCO dla wybranych konfiguracji wskazują m.in. klasyfikację obciążenia śniegiem do SL 2000, działanie w niskiej temperaturze T(–15), klasyfikację wiatrową WL 1500 oraz klasę odporności na wysoką temperaturę B300. Parametry należy każdorazowo sprawdzać dla konkretnej konfiguracji produktu.
Integracja klap z pasmem świetlnym może być szczególnie korzystna tam, gdzie dach już na etapie projektu ma pełnić równocześnie funkcję doświetlającą i przeciwpożarową.

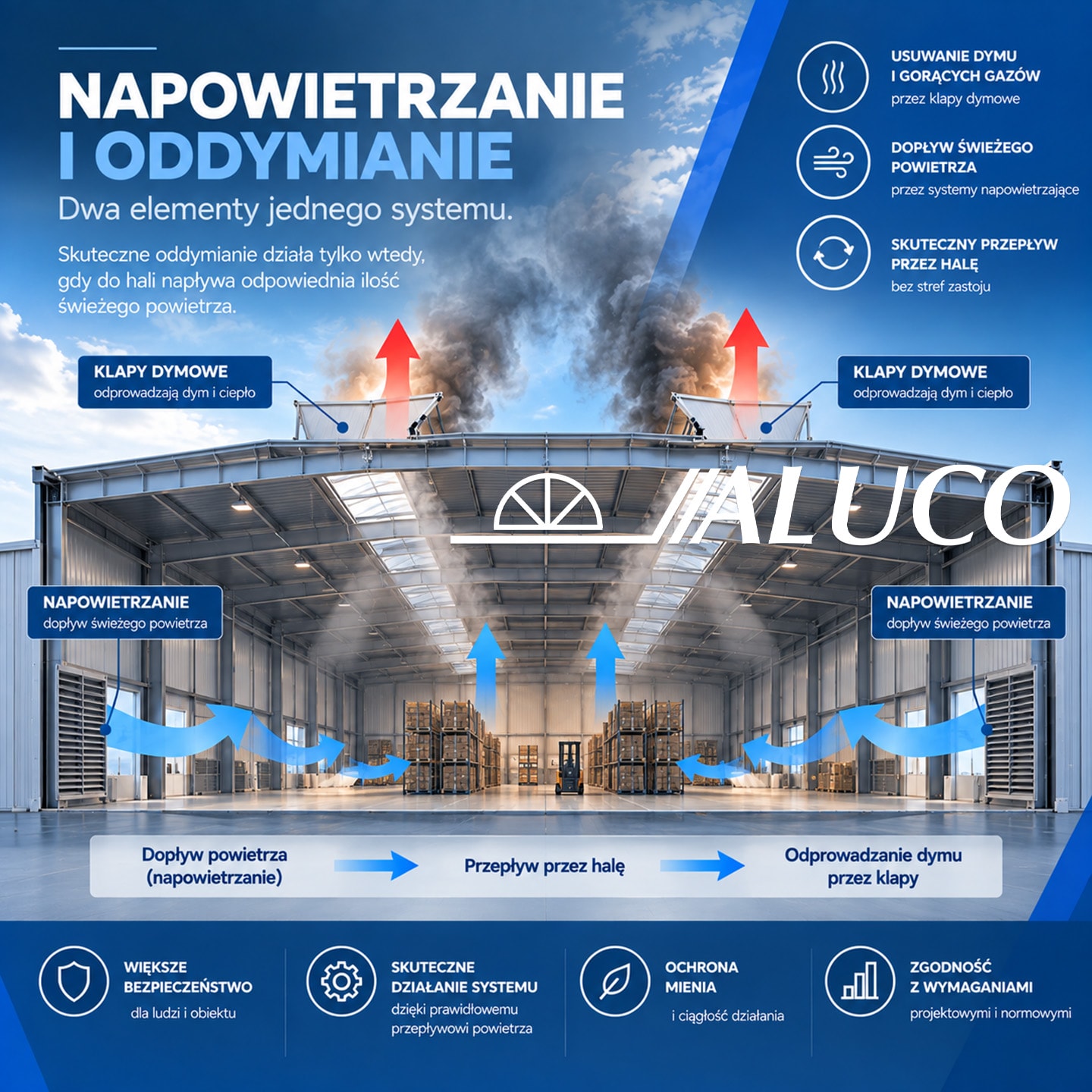

Napowietrzanie – druga strona skutecznego oddymiania
Samo otwarcie klap na dachu nie tworzy jeszcze kompletnego systemu.
Jeżeli dym i gorące gazy mają być odprowadzane na zewnątrz, do budynku musi jednocześnie napływać odpowiednia ilość powietrza.
Dlatego projekt systemu oddymiania powinien uwzględniać napowietrzanie kompensacyjne.
Schemat działania jest stosunkowo prosty:
świeże powietrze dopływa w dolnej części obiektu → przemieszcza się przez halę → dym i gorące gazy unoszą się → są odprowadzane przez urządzenia oddymiające w górnej części budynku.
Jeżeli dopływ powietrza jest niewystarczający albo został niewłaściwie zaprojektowany, przepływ przez klapy dachowe może być ograniczony.
W rozwiązaniach ALUCO funkcję oddymiania lub napowietrzania mogą pełnić również żaluzjowe klapy ALUCO VENTRA, przeznaczone m.in. do montażu w ścianach oraz świetlikach szedowych. Pozwala to traktować oddymianie i napowietrzanie jako elementy jednego systemu, zamiast projektować je niezależnie od siebie.

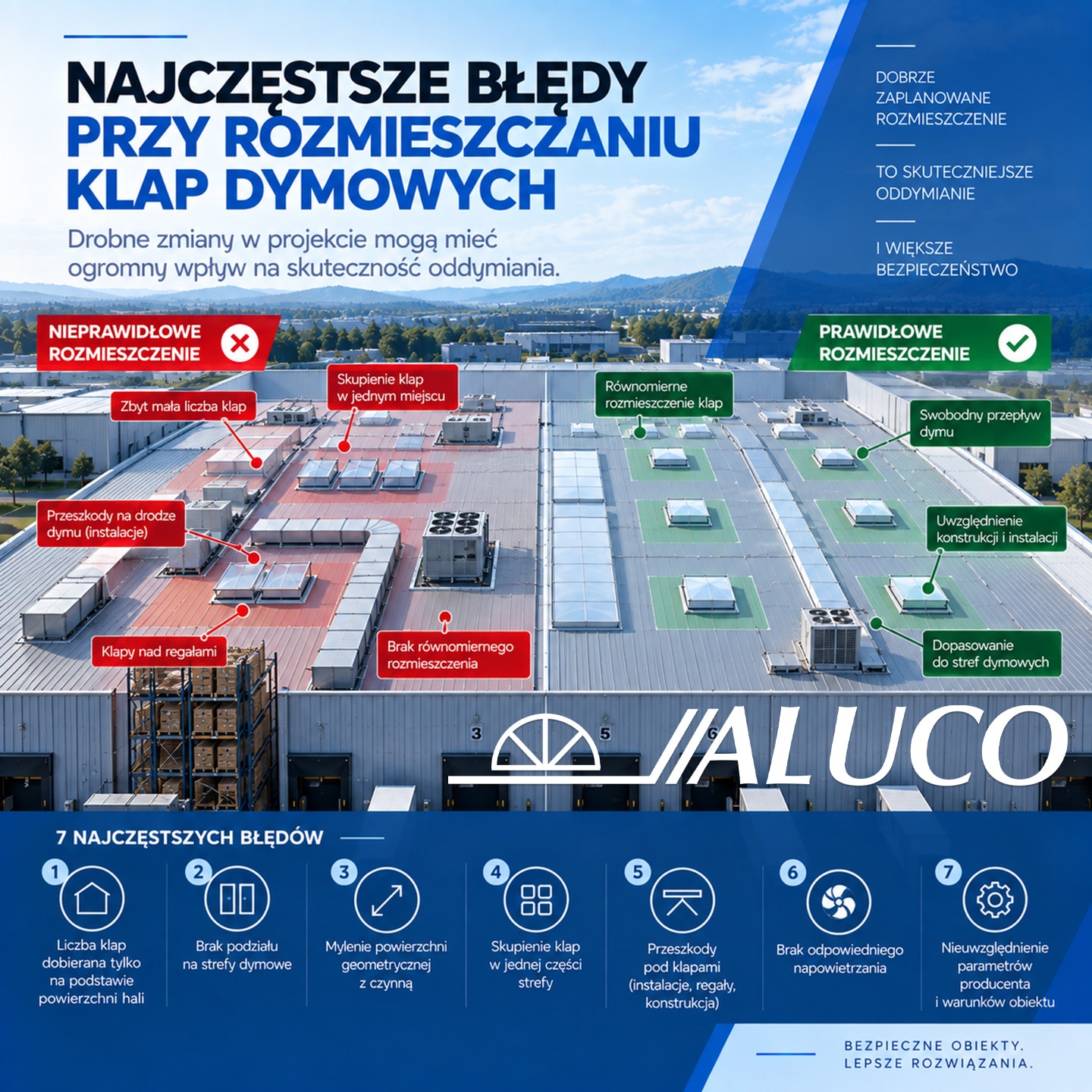

Najczęstsze błędy przy rozmieszczaniu klap dymowych
W praktyce warto unikać przede wszystkim siedmiu problemów:
- Dobierania liczby klap wyłącznie na podstawie powierzchni hali.
- Pomijania podziału obiektu na strefy dymowe.
- Traktowania powierzchni geometrycznej klapy jako równoznacznej z jej powierzchnią czynną.
- Skupiania urządzeń w jednej części strefy bez analizy przepływu dymu.
- Nieuwzględniania konstrukcji, instalacji i wyposażenia znajdującego się pod klapami.
- Projektowania oddymiania bez odpowiedniego napowietrzania.
- Dobierania urządzeń bez uwzględnienia parametrów konkretnego produktu, konstrukcji dachu oraz warunków środowiskowych.
Właśnie dlatego dobór urządzeń powinien następować po analizie obiektu, a nie przed nią.
Rozmieszczenie klap dymowych a aktualne wymagania projektowe
W lipcu 2025 r. opublikowana została norma PN-B-02877-4:2025-07 „Ochrona przeciwpożarowa budynków – Systemy do grawitacyjnego odprowadzania dymu i ciepła – Część 4: Zasady projektowania”. Zastąpiła ona wcześniejszą wersję PN-B-02877-4:2001 wraz ze zmianą z 2006 r.
Norma określa zasady projektowania systemów grawitacyjnego odprowadzania dymu i ciepła w określonych typach budynków oraz odnosi się m.in. do minimalnych powierzchni czynnych oddymiania w strefach dymowych. Jej zakres obejmuje strefy dymowe o wysokości od 3 do 15 m.
W praktyce oznacza to, że rozmieszczenie klap dymowych, ich parametry oraz wymagana powierzchnia czynna powinny być określane w ramach projektu ochrony przeciwpożarowej konkretnego obiektu.
Artykuł może pomóc zrozumieć najważniejsze zależności, ale nie zastępuje obliczeń projektowych ani dokumentacji wymaganej dla konkretnej inwestycji.
Jak podejść do doboru i rozmieszczenia klap?
Prawidłowa kolejność jest ważniejsza niż próba dobrania urządzeń „od końca”.
Najpierw analizowany jest budynek: jego przeznaczenie, wysokość, powierzchnia, geometria i sposób użytkowania. Następnie określa się strefy dymowe i wymagania dotyczące oddymiania. Dopiero później można dobrać odpowiednią powierzchnię czynną, typy urządzeń oraz ich lokalizację.
Na dalszym etapie należy uwzględnić napowietrzanie, sposób sterowania, warunki montażowe oraz wymagane parametry użytkowe.
W hali z pasmami świetlnymi naturalnym rozwiązaniem mogą być klapy ALUCO FIRE SL. W obiekcie wymagającym niezależnego rozmieszczenia urządzeń można wykorzystać ALUCO FIRE SP. Uzupełnieniem systemu mogą być żaluzjowe urządzenia ALUCO VENTRA, wykorzystywane również w systemach napowietrzania.
Takie podejście pozwala projektować system jako całość, zamiast traktować każdą klapę jako niezależny element dachu.
Dobre rozmieszczenie klap dymowych nie polega na zastosowaniu możliwie dużej liczby urządzeń. Znacznie ważniejsze jest dopasowanie ich powierzchni czynnej, lokalizacji oraz sposobu działania do konkretnego obiektu i poszczególnych stref dymowych.
W dużych halach przemysłowych trzeba jednocześnie uwzględnić geometrię dachu, instalacje, pasma świetlne, sposób użytkowania obiektu oraz napowietrzanie.
Systemy ALUCO FIRE pozwalają stosować zarówno punktowe klapy FIRE SP, jak i urządzenia FIRE SL integrowane z pasmami świetlnymi. Dzięki temu rozwiązanie może zostać dobrane do konstrukcji hali już na etapie nowej inwestycji, jak również podczas modernizacji istniejącego obiektu.
Potrzebujesz dobrać system oddymiania do konkretnej hali? Skontaktuj się z ALUCO. Na podstawie dokumentacji obiektu pomożemy dobrać rozwiązanie odpowiednie do założeń projektu.
FAQ – rozmieszczenie klap dymowych
Czy istnieje przelicznik liczby klap dymowych na powierzchnię hali?
Nie ma jednego uniwersalnego przelicznika odpowiedniego dla każdego obiektu. Liczba urządzeń zależy między innymi od wymaganej powierzchni czynnej oddymiania, podziału na strefy dymowe, wysokości i geometrii hali oraz parametrów konkretnych klap.
Czy więcej klap dymowych oznacza skuteczniejsze oddymianie?
Nie zawsze. O skuteczności systemu nie decyduje sama liczba urządzeń. Znaczenie mają ich parametry, powierzchnia czynna, sposób rozmieszczenia oraz współpraca z pozostałymi elementami systemu.
Czym różni się powierzchnia geometryczna od powierzchni czynnej klapy?
Powierzchnia geometryczna wynika z wymiarów otworu urządzenia. Powierzchnia czynna określa parametr związany z efektywnym odprowadzaniem dymu. Dlatego urządzenie o otworze 2 m² nie musi mieć powierzchni czynnej równej 2 m².
Czy klapy dymowe mogą być montowane w pasmach świetlnych?
Tak. ALUCO FIRE SL jest systemem klap przeznaczonych do montażu bezpośrednio w łukowych pasmach świetlnych. Pozwala to łączyć funkcję doświetlenia hali z systemem oddymiania.
Kiedy stosuje się punktowe klapy dymowe?
Klapy punktowe, takie jak ALUCO FIRE SP, można stosować między innymi na dachach, gdzie urządzenia muszą być rozmieszczone niezależnie od pasm świetlnych. Ich lokalizacja jest określana na podstawie projektu.
Czy system klap dymowych wymaga napowietrzania?
Skuteczne grawitacyjne odprowadzanie dymu wymaga uwzględnienia dopływu powietrza do obiektu. Sposób napowietrzania powinien stanowić część projektu całego systemu oddymiania.
